煤矿用QZC9阻车器介绍
阻车器轨距参数表
QZC6 600 60 63?200 0.4~0.8
QZCY6 600 60 φ100 0.4~0.8
QZC9 900 60 63?200 0.4~0.8
QZCY9 900 60 φ100 0.4~0.8
QZCS6 600 60 φ100 0.4~0.8
QZCS9 900 60 φ100 0.4~0.8
今天我们来认识一下阻车器。

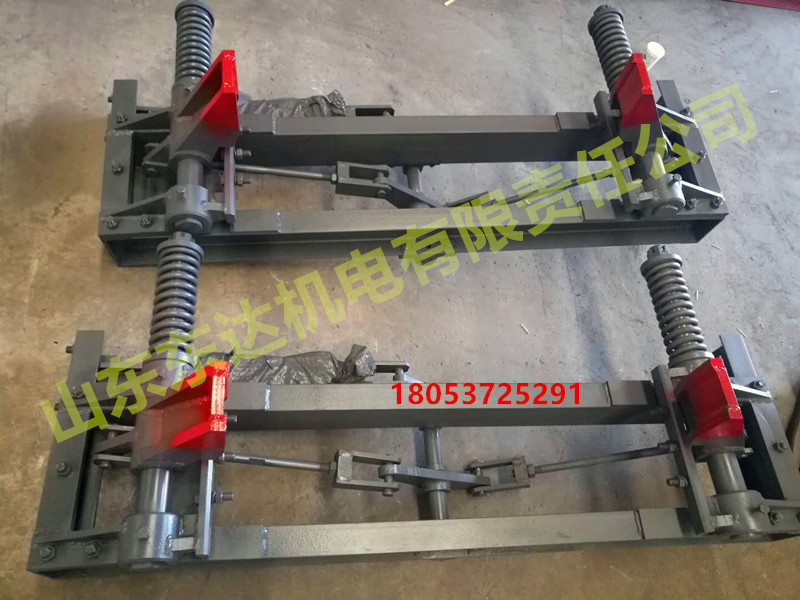

1、 阻车器由轨道压板、轨道垫板、轨道连接螺栓、主轴、连接板和上盖板等部件组成。
阻车器从两根主轴中间位置处是可断开的。拆掉上盖板和两侧面的连接板,就可以看到切割开的缝隙,然后再不把长的一根连杆拆下,就可以完全将阻车器分为两部分。
在安装开始之前,首先要把阻车器各零部件,及安装工具(如六方扳手一套,虎钳,卷尺,铁锹,铁丝等),以及其他可能可能用到的材料(如混凝土砂石)运抵安装现场。
2、阻车器安装选址
阻车器一般安装在上平车场,距离上变坡点5米左右安装。
在预备安装的地方先挖预埋坑,这样能更好的将阻车器固定;预埋坑的的尺寸为:长2200X宽900X深400,长度方向和轨道垂直,宽度方向和轨道平行,深度是轨道底面向下。如是加长加宽型阻车器,则预埋坑需加长加宽,可根据阻车器实际长度和宽度,然后加100。
3、螺栓连接孔的加工
把阻车器放到基础坑之前,先把螺栓连接孔打好,便于后期安装“轨道连接螺栓(见下图)” 。在两根轨道上各打两个ф20的孔,两孔间距同阻车器上两“轨道连接螺栓”的间距,在轨道下沿向上的距离应等于“轨道垫板”到“轨道连接螺栓” 的距离,两孔应处于预埋坑的中间位置的正上方。注意两根轨道上孔的彼此要同心,这样才能安装。
我国煤矿井下斜巷普遍使用串车提升运输,在煤炭生产中发挥着重要的作用,但由于井下客观条件限制及个别工人违章作业等原因,时而发生断绳跑车、脱钩“放飞车”等现象,严重威胁行人及信号、把钩人员的的安全,同时在经济上易造成巨大损失。为此,《煤矿安全规程》三百七十条中明确规定:“在上部平车场接近变坡点处,安设能够阻止未连挂的车辆滑入斜巷的阻车器,在倾斜井巷内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置。
