SGZ矿用高压水表 安装与使用
SGZ型高压水表：感谢您选购本产品!为了保证安全并获得z佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
山东矿安机电有限公司刘经理18053725291 0537-3155291 qq:3386657782
一、概述

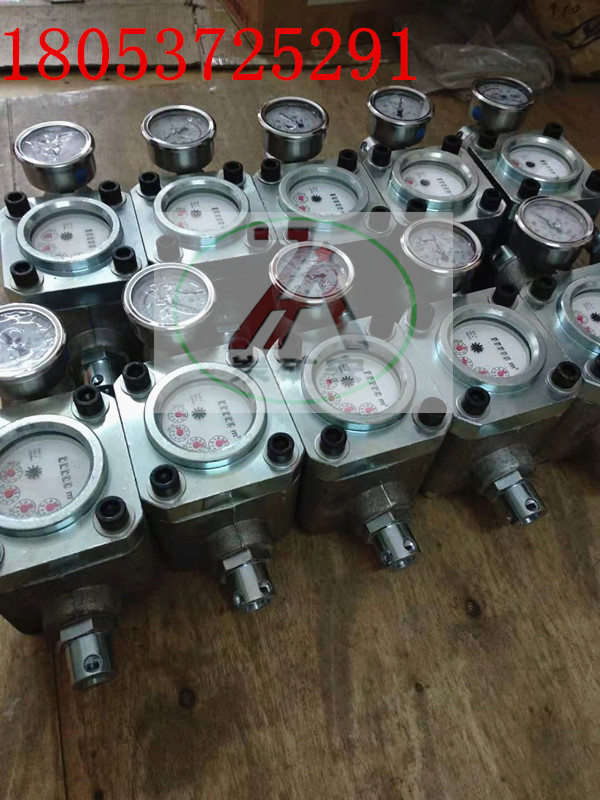

SGZ型高压水表为多流束凹叶轮速度式磁钢传动干式水表，耐压高，密封性能好，结构简单，数字直读，可与不同压力、不同流量的注水系统相配套，既可反应注水流量又可反应注水压力。
二、结构特征
SGZ型高压水表由水量数字显示记数机构、上壳体、隔离板、下壳体、叶轮组、压力表组成。
三、技术特征参数
z大流量 5 m3/h
公称流量 2.5 m3/h
z小流量 0.1 m3/h
额定压力 16 MPa
流量精度等级2.5 级
接口尺寸KJ13煤矿标准接头(也可根据用户需求配置其他型号煤矿标准接头)
外型尺寸260×110×145（mm×mm×mm）
重量4.5 Kg
进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动装置带动水量数字显示记数机构记录流经水表的水量
山东矿安机电有限公司刘经理18053725291 0537-3155291 qq:3386657782
四、安装与使用
煤层注水是减少煤矿生产中煤尘发生量的有效方法之一，高压水表是实施煤层注水防尘措施时必不可少的配套设备。
