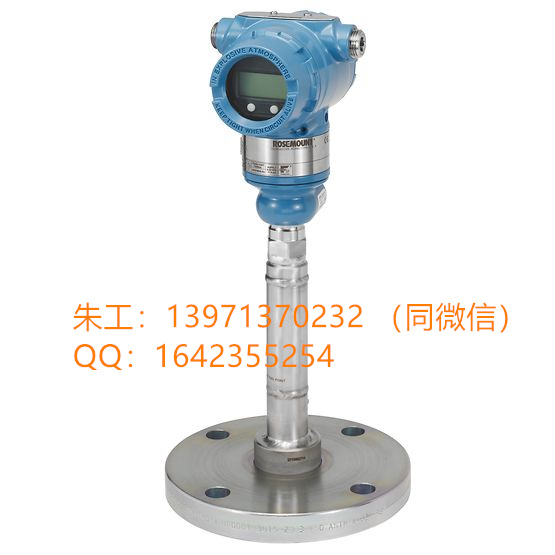

罗斯蒙特3051压力变送器
接线时应按以下步骤进行：
1. 卸下端子仓一侧的外壳护盖。当电路带电时，请不要在易爆气氛中拆除盖子。信号
线为变送器提供所需的供电。
2. a. 对于 4-20 mA HART 输出，应把正极引线与标记为 (+) 的端子连接，把负极引线
与标记为 (pwr/comm-) 的端子连接。不要把带电信号线连接到测试端子。电力可能损
坏测试二极管。
b. 对于 1-5 Vdc HART 输出，应把正极引线与标记为 (+ pwr) 的端子连接，把负极引
线与标记为 (pwr-) 的端子连接。把信号引线连接到 Vout / comm +。
3. 应塞好并密封住变送器外壳上未用的导线管连接件，以避免端子侧积聚湿气。安装带
有滴水圈的接线。布置滴水圈时，应保证其底部低于导线管接头和变送器外壳。
4-20 mA HART 型的电源
变送器以 10.5-42.4 Vdc 的电源供电。直流电源应提供波动小于 2% 的电力。
注
与手操器通信需要至少 250 欧姆回路电阻。如果使用一个电源来为一部以上的 3051 型变送
器供电，那么在 1200Hz 时，所用的电源以及变送器的共用回路的阻抗不应超过 20 欧姆。
1-5 Vdc HART 低功率型的电源
低功率变送器以 6-14 Vdc 的电源供电。直流电源应提供波动小于 2% 的电力。Vout 负载应为
100 kΩ 或更大。
罗斯蒙特3051GP表压变送器
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
3051GP5A2B21AB4M5
3051GP1A2B21AB4M5K5
3051GP2A2B21AB4M5K5
3051GP3A2B21AB4M5K5
3051GP4A2B21AB4M5K5
3051GP5A2B21AB4M5K5
3051GP1A2B21AB4M5E5
3051GP2A2B21AB4M5E5
3051GP3A2B21AB4M5E5
3051GP4A2B21AB4M5E5
3051GP5A2B21AB4M5E5
3051GP1A2B21AB4M5I5
3051GP2A2B21AB4M5I5
3051GP3A2B21AB4M5I5
3051GP4A2B21AB4M5I5
3051GP5A2B21AB4M5I5
3051GP3A2B21AB4M5HR5
3051GP3A2B21AB4HR5
3051GP1A2B21AB4HR5
3051GP1A2B21AB4HR5
3051GP2A2B21AB4M5HR5
3051GP3A2B21AB4M5HR5
3051GP2A2B21AB4K5M5HR5
3051GP4A2B21AB4M5E5HR5
3051GP2A2B21AB4Q4K8QTHR5
