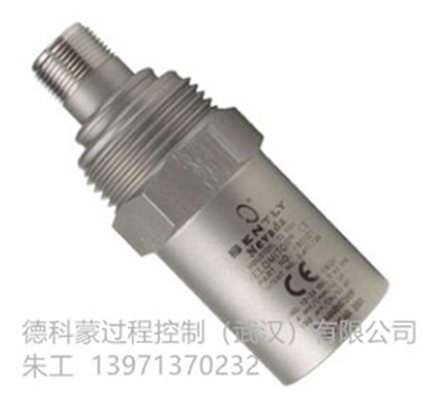

本特利9200-01-05-10-00速度传感器

e-mail 1642355254@qq.com

Tel 13971370232

Bently 9200 速度传感器 产品特点：

灵敏度:  当正确地终止并定位在校准角时，在100 Hz (6,000 cpm)时为20 mV/mm/s (500 mV/in/s) ±5%，在100 Hz (6,000 cpm) 时为25 mm/s  (1 in/s) 零到峰值±5%

频率响应:  从zui小工作频率(参见订货信息)到1 kHz (60,000 cpm); 典型值从+0 到 ±3dB

引线长度:  在bently 9200和3300 监测器之间zui长305 米(1,000 英尺)。长度增加时的频率衰减.

使用和存储温度:  9200: -29°C 到 +121°C  (-20°F 到 +250°F) 74712: -29°C 到 +204°C  (-20°F 到 +400°F)

速度-位移转换器:型号9513 要求:  -18 Vdc ;型号46687 要求:  -24 Vdc ,输出灵敏度 (输入为500 mV/in/s)

9513-02:  200 mV/mil (8 V/mm) ±5% ;46687-01:  200 mV/mil (8 V/mm) ±5%

频率范围:  zui小工作频率到10 kHz (600,000 cpm)

9200 两线速度传感器可以与9513 VDC 一起使用。9513 VDC 需要单独订购 (参见速度-位移转换器)



选型方法：9200-AXX-BXX-CXX-DXX

A：传感器安装角度/zui小工作频率选项

0 1 0±2.5,4.5Hz（270cpm）

0 2 45±2.5,4.5Hz（270cpm）

0 3 90±2.5,4.5Hz（270cpm）

0 6 0±100,10Hz（600cpm）

0 9 0±180,15Hz（900cpm）

1190±10,10Hz（600cpm）

B：连接器选项

0 1顶部安装

0 2侧面安装

0 5接线盒顶部安装

0 6同轴连接器（仅用于测试设备）

C：安装底座选件

0 1通函; 1/4英寸20 UNC螺栓

0 2通函; 1/4英寸28 UNF螺栓

0 3矩形法兰

0 4通函; 在直径44毫米（1.75英寸）的螺栓圆上有三个8-32螺纹螺柱

0 5没有基地; 1/2英寸UNF-3A螺栓

0 6隔离的圆形1/4英寸20 UNC螺栓

0 7隔离的圆形1/4英寸28 UNF螺栓

0 8隔离的矩形法兰

0 9隔离的圆形5/8英寸UNF螺栓

1 0通函; M10X1螺柱

1 1孤立的圆形M10X1

1 2隔离圆形?英寸20 UNF-2A

D：机构批准选项

0 0无需审批

0 1 CSA / NRTL / C

0 2欧洲

0 4多个批准



Bently 9200 速度传感器 联接电缆 标准电缆：



9571  2 芯双绞线,屏蔽22 AWG (0.5 mm2)电缆，一端带有2 插座防潮阴接头，另一端带终端接线片。 (用于监测器或VDC)

84661  2 芯双绞线,屏蔽22 AWG (0.5 mm2)铠装电缆，一端带有2 插座防潮阴接头，另一端带有终端接线片。 (用于监测器或VDC)

9755  2 芯屏蔽 22 AWG (0.5 mm2) 电缆，两端带有2 针阴接头。将9200 或 74712 传感器连接到本特利内华达测试组件）

83968  2 芯光滑电缆，一端带有2 针阴接头，另一端带有同轴接头（ 用于带有BN 接头输入插座的仪表）。

电缆 部件号-AXX



A:  电缆长度选项（英尺） 以1.0 英尺(305 毫米)递增。

Example: 0 9 = 9 ft   1 2 = 12 ft

zui小长度(铠装): 3.0 ft (0.9 m)

zui小长度(无铠装): 2.0 ft (0.6 m)

zui大长度(铠装): 70 ft   (21 m)

zui大长度(无铠装): 99 ft (30 m)

常见型号：9200-06-05-10-00、9200-01-01-10-00、9200-03-05-10-00、9200-06-01-01-00、9200-06-01-10-00、9200-06-02-10-00、9200-06-05-05-00
