点击图片查看原图
吨 库存1000吨
通过认证

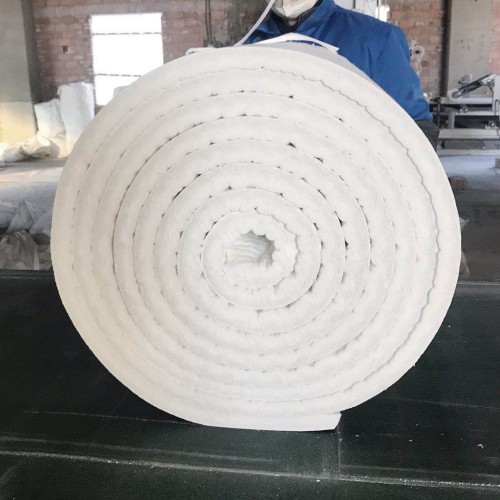

1400高铝型：连续化正产，喷吹工艺，耐温高，渣球含量低，导热系数低，双面针刺工艺，耐温1400℃，al2o3含量52%-55%，颜色洁白、尺寸规整，集耐火、隔热、保温于一体，不含任何结合剂，常用于钢铁、石化、电力的高温绝热保温、工业窑炉、加热装置壁衬、背衬绝热保温。硅酸铝纤维毡的密度，硅酸铝纤维材料的导热系数在一定范围内随密度的增加而降低，但当密度超过130 kg/m3时，硅酸铝纤维的导热系数随着密度的增加而增大，因此硅酸铝毡合理体积密度为128kg/m3，96kg/m3也是许多工业窑炉和窑炉常用的密度。
产品技术性能指标：
|
分类温度 |
1050 |
1260 |
1400 |
|||||||
|
产品代码 |
JSGW-112 |
JSGW-212 |
JSGW-312 |
JSGW-422 |
JSGW-512 |
|||||
|
加热永久线变化(%) |
950℃×24h≤-3 |
1000℃×24h≤-3 |
1100℃×24h≤-3 |
1200℃×24h≤-3 |
1350℃×24h≤-3 |
|||||
|
理论导热系数 (W/m.k) (128kg/ m³) |
(平均200℃) |
0.045-0.060 |
0.052-0.070 |
|||||||
|
(平均400℃) |
0.085-0.110 |
0.095-0.120 |
||||||||
|
(平均600℃) |
0.152-0.20 |
0.164-0.210 |
||||||||
|
理论体积密度(kg/m³) |
64/96/128 |
128 |
96/128 |
|||||||
|
产品规格(mm) |
14400/7200/7000/5000/3600/3000×610/1220×10/20/25/30/40/50 |
|||||||||
|
抗拉强度（厚度25mm）MPa |
≥0.04 |
|||||||||
|
AL2O3(%) |
≥44 |
≥45 |
≥45 |
52～55 |
38～40 |
|||||
|
Zr2(%) |
|
15～17 |
||||||||
|
AL2O3+SiO2(%) |
≥96 |
≥97 |
≥99 |
≥99 |
- |
|||||
|
AL2O3+SiO2+Zr2(%) |
- |
- |
- |
- |
≥99 |
|||||
|
Fe2O3(%) |
≤1.2 |
≤1.0 |
≤0.2 |
≤0.2 |
≤0.2 |
|||||
|
K2O+Na2O(%) |
≤0.5 |
≤0.5 |
≤0.2 |
≤0.2 |
≤0.2 |
|||||
|
包装形式 |
内塑料袋外编织袋 |
|||||||||
