1、环保性好
以天然植物萃取物为主，经国家环境分析测试中心、国家建材工业环境监测中心等检测，未检测出甲醛、VOC、有害重金属、放射性物质等，属于安全、健康、环保产品；
2、粘结力强

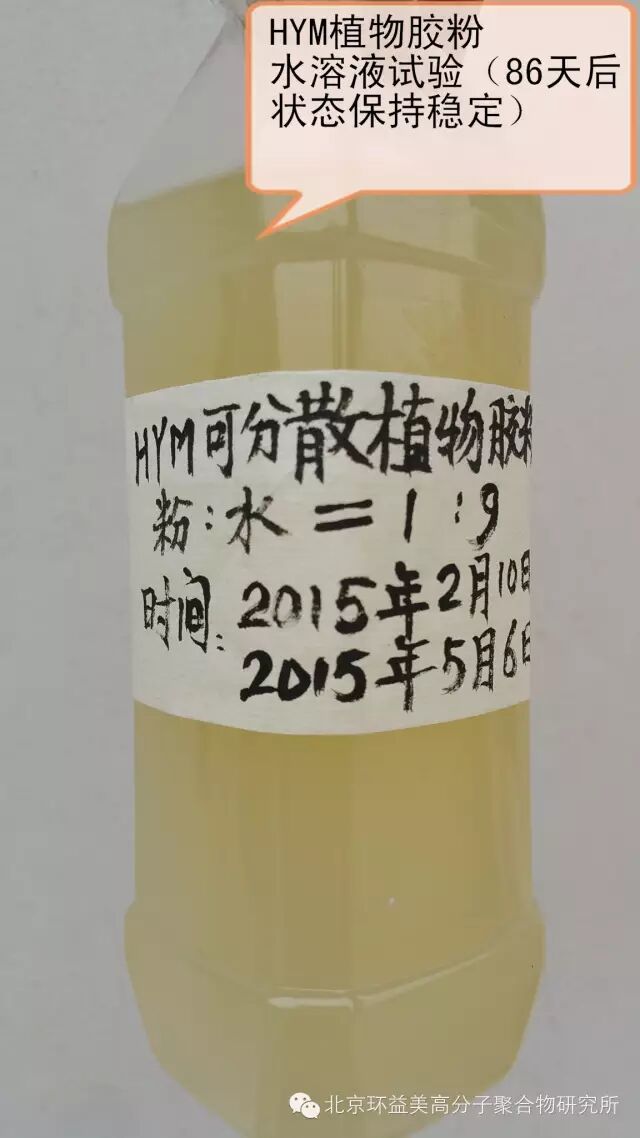

经北京市建筑材料质量监督检验站检测，按胶粉：水=1：9（重量比）调制成水溶液后，再按方解石粉：水溶液：水=120g：19g：25g的比例，做粘结性能试验，测出其粘结强度1.0-1.2Mpa；
3、施工操作性好
由于HYM-2与重质碳酸钙、氢氧化钙能生成凝胶状物质，这种凝胶状具有很好的触变性，这种具有智能的触变能力，让人感到批刮轻松自如，感到越刮越轻松，越刮越好刮，不出现接茬痕迹，可以不用打磨，直接刮涂平整；
4、装饰效果好
HYM-2与重质碳酸钙、氢氧化钙能生成凝胶状物质，会形成比较致密的网络状稳定性结构，不仅强度高，而且手感光滑、洁白细腻；
5、省工、省时、省钱
内墙装修施工，可以不用刷乳胶漆，直接二遍连续作业，一次装修成活，省工、省时、省钱；
6、性能稳定
由于HYM-2可以增加耐水腻子粉稳定性，长期存放不变质（可存放1-3年）；
涂层寿命可达30年以上不龟裂、不空鼓、不粉化。如将来要进行二次装修，不用铲底，不用界面剂，直接批刮即可
1、配方配比
原材料名称 规格型号 配料比例(单位:kg)
植物型可分散胶粉 HYM—2 8-10
HPMC 70000s 5
重质碳酸钙 细度≥325、白度93-95 700
氢氧化钙 细度≥325、白度90-93 300
2、生产步骤
设备采用北京环益美高分子聚合物研究所设计制造的B2、 B3型或D型封闭式环保型高效干粉混合机。
试生产前先启动设备（另请阅读封闭式环保型高效干粉混合机使用说明书），确认设备运转正常后，将50公斤重质碳酸钙从进料口加入，接着将HYM—2植物可分散胶粉全部缓慢加入，再将HPMC全部缓慢加入，然后将氢氧化钙全部稍慢加入，最后将其余重质碳酸钙全部加入，所有原料加完后，可关闭上料机小电机，然后主搅拌大电机继续搅拌10-15分钟，从出料口放出50公斤料后，启动小电机，缓慢（2-3分钟）加入进料斗内，加完后即停小电机，开始放料、称重、包装、入库。
第二罐生产时，将第一罐混合好的50公斤成品料先加入进料斗，接着将HYM—2植物可分散胶粉全部缓慢加入，再将HPMC全部缓慢加入，然后将氢氧化钙全部稍慢加入，最后将其余重质碳酸钙全部加入，所有原料加完后，可关闭上料机小电机，然后主搅拌大电机继续搅拌10-15分钟后，开始放料、称重、包装、入库。
-
本品使用前，应检查包装有无破损、物料有无受潮结块现象。
-
按粉料：水=1：0.45-0.6的重量比,先将水加入到容器中,再将粉料逐步加入(建议使用手电钻式的搅拌器)搅拌,搅拌均匀放置20-40分钟后,即可使用。
-
干燥的基层或吸水性大的基层，喷水润湿后批刮效果更好（喷水后无水膜，手感阴湿即可）。
-
将搅拌均匀的本品批刮在水泥基层墙面上，每遍批刮厚度0.3-0.5mm为宜,宜薄不宜厚；宜连续批刮，连续批刮应在前次涂层不沾手后进行,最后一遍干至九成时进行压光、抛光即可。
-
平整的墙面每平方米耐水腻子粉用量为0.8-1.2公斤。
1、基层的强度必须大于耐水腻子，要求坚实、平整（平整度偏差应小于2MM；不平处，应用水泥腻子找平），且无油污、粉化疏松、浮灰等现象。
2、新抹的水泥墙基层，应在完工干燥后15—30天以上刮耐水腻子。旧墙应消除浮灰、及不稳定因素后，用有机建筑胶粘剂封底，采用封底的办法，也可有效防止因基层返碱引起涂层泛黄。
3、石膏与粉煤灰类隔墙板、水泥预制板、粉刷石膏、石灰墙等基层，因吸水性强，影响耐水腻子成膜性，减弱腻子与墙面的粘结力，建议采用水泥腻子加耐碱玻纤网格布或一定浓度有机建筑胶液封底处理。板缝应先做技术处理。
4、本品无毒害,因粉体物呈碱性物质，对皮肤可能会产生轻微刺激，可用甘油或润肤霜涂抹皮肤即可,建议操作时轻拿轻放、戴手套、口罩等防护品。
5、每次批刮完工后，应保持室内通风透气，让腻子层自然干燥至工程验收交工，以免因潮湿，引起水泥基层返碱。
6、施工现场及墙基层与涂层未全部干透前，应避免油漆、有机化学溶剂，以及吸烟、烟雾、烟火薰等，以免引起涂层表面泛黄。
7、存放腻子粉的场地，要求通风干燥、注意防潮、避免阳光照射。
通风、干燥、防潮湿、防晒、贮存期1-3年。
