数控机床分类： | 数控冲床 |
|---|---|
运动方式： | 点位控制 |
加工尺寸范围： | 1250*2500（mm） |
主轴转速范围： | 150（rpm） |
刀具数量： | 12 |
控制方式： | 开环控制 |
控制系统： | PF9025 |
用途： | 切割 |
售后服务： | 保修一年 |
动力类型： | 液压 |
主电机功率： | 14（kw） |
适用行业： | 不锈钢制品 |
布局形式： | 立式 |
品牌： | 湖北新晨 |
型号： | PF9025-12 |
PF9025-12 液压数控转塔冲床系统是我公司主导产品之一
行程2500*1250mm
该机型为闭式结构
我公司自主研发的数控系统，每分钟最高冲次150次，25吨液压冲床
技术参数：
1. 公称力：250KN
2. 传动方式：液压
3. 最大加工板材尺寸：2500×1250mm。
4. 最大加工板材厚度：6mm
5. 最大加工材料重量：120Kg
6. 一次冲孔最大直径：88.9mm
7. 模位数：12个
其中：A工位（Φ2.5--12.7）5个
B工位（Φ12.7--31.7）4个
C工位（Φ31.7--50.8）2个
D工位（Φ50.8--88.9）1个
随机赠送模具为标准配置模具，拉伸模、百叶模等异形平面模具费用另计。
8. 进给精度：±0.10 mm
9. 最大冲次：150hpm
10. 床身结构：闭式
11. 控制轴数：3轴
12. 模具结构：AMADA标准型
13. 空气压力：0.5MPa
14. 总功率：14KW
15. 机器外形尺寸：5000×3500×2200
一、 主要配置与特性：
1.稳定可靠的液压主传动系统，具有以下显著特点：
（1）可控性能好。 （2）通用性强。 （3）极大地降低了噪声。
（4）提高产品质量。（5）结构简单。（6）维护方便。因为结构简单，国标液压元件，维修、更换方便。（7）安全可靠。通过调节溢流阀，限制液压系统的工作压力就能起到安全保护作用，简单可靠。

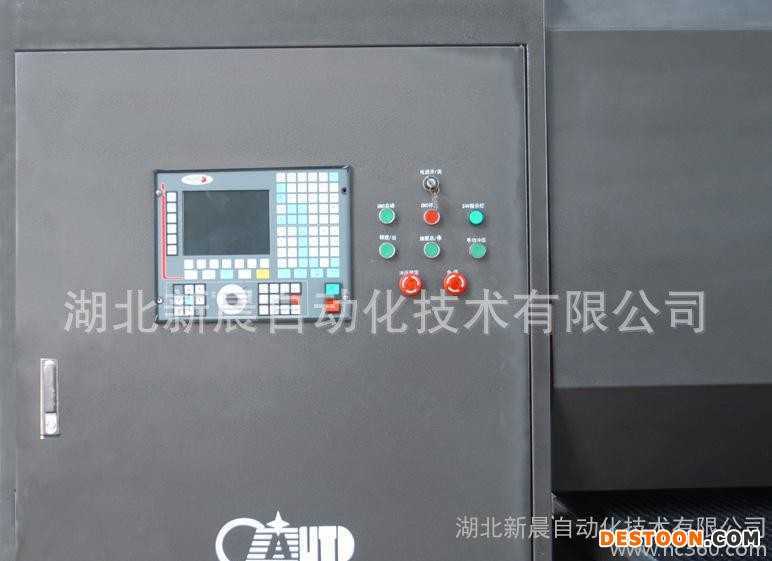

2.新晨公司自主知识产权的专业数控软件专用系统(PF9025数控系统)，功能强大，操作简单，可轻松实现自动编程，具有数控冲床所需的各种功能。
3.成对加工的转盘并采用镶套式结构，保证了上下模的同轴度，极大地延长了模具和转盘的使用寿命。
4.采用O型钢板焊接的高强度高刚性机身，机床两侧立板为整体钢板切割成型。焊接后经时效处理，消除内应力。
5.模具采用长导向、国际通用型AMADA标准结构，配套方便。
6.日本安川交流伺服电机，保证高速、稳定、精确。型号：SGMGH型。
7.精密滚珠丝杠：台湾TBI。
8.精密直线矩形导轨：台湾上银HIWIN。
9.横向送料可一次加工2500mm，无需二次定位。
10. 毛刷滚珠工作台，保护工件不被划伤。
11.浮动式气动夹钳，可根据客户需要配备二次定位。
12．润滑：集中润滑+手动润滑。
13.配CAD自动转换软件，加工图形自动转换为加工代码，方便加工各种复杂图形。
14.受欢迎的高性能价格比，投资少收效快。
二、模具：
随机配备的12套标准模具（即圆形、正方、长方）按照需方所示技术要求制定。
三、培训：
供方免费为需方培训1-2名维修操作人员，培训可以在设备到达需方现场和安装调试一并进行，需方也可委派人员到供方单位，交通及食宿费等由需方自理，供方提供工作餐等便利。
需方培训人员应备如下基本知识;中专以上文化程度、熟悉计算机操作、基本的电器和机械维护技能、熟悉本厂的生产工艺。
四、安装调试;
供方派员到现场负责指导安装并调试设备，时间大约一周左右，需方负责设备卸车进场，配合供方安装调试。
五、售后服务及承诺:
1、质保期：自交货之日起一年内对正常使用出现的故障免费进行维修，模具属消耗品不在之列。
2、供方不定期对设备进行跟踪服务。
3、出现质量问题是，供方应在2小时内给予电话指导。在电话、网络等远程服务不解决的情况下36小时内派员到达现场，进行技术服务。
4、对质保期外出现的质量问题，需方处理时只收取产生的成本费和工时费。
六、货物件数：
主床身（含转盘、控制系统） 1件
横梁 1件
辅助工作台 1件
液压系统 1件
1件标准模具 12副
