最小可达剩余不平衡量： | 1 g.mm/kg |
|---|---|
最大轮重： | -- kg |
最大车轮直径： | -- mm |
支承轴径范围： | 10-90 mm |
圈带传动处轴径范围： | 30-350 mm |
平衡周期： | 10 sec |
平衡速度： | 400-1200 rpm |
平衡精度： | -- |
轮辋宽度： | -- |
两支承间距离： | 1290 mm |
工件最大直径： | 1200 mm |
工件质量范围： | 300 kg |
电压： | 380.220 V |
电机功率： | 2.2 kw |
不平衡量减少率： | 90 ﹪ |
品牌： | 中亚 |
型号： | HYQ-300 |

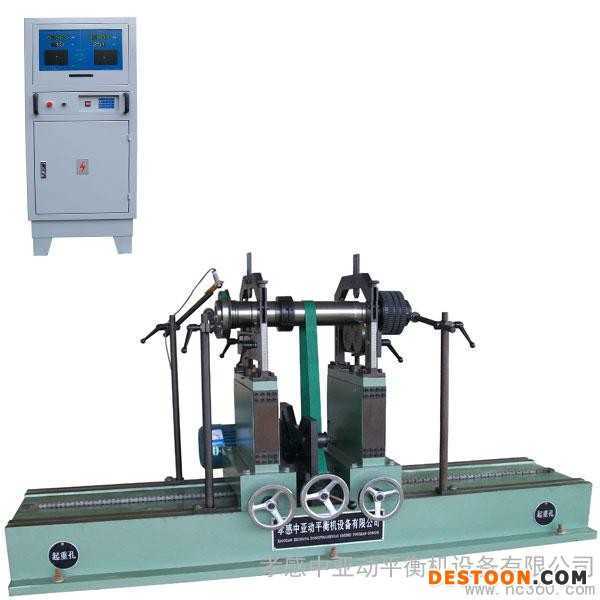

HYQ-300型机床主轴动平衡机
一、价格:23000元/台
二、关健词: 动平衡机. 机床主轴动平衡机. 圈带传动平衡机.
三、简介: 该机型是圈带传动硬支承动平衡机。适用于适用于增压器转子、电机转子、滚筒、轧辊、长轴、机床主轴、水泵叶轮、钼丝筒、轻工机械、纺织机械、粮食机械(如大米抛光辊筒及大米抛光辊推进器总成)等工件的平衡测量。
四、技术参数
1.型号: HYQ-300型
2.工件最大质量（kg）: 300
3.工件最大直径（mm）: 1200
4. 左右支承架间最大距离（mm）: 1920
5. 床身长度（mm）: 2100
6. 工件轴颈范围（mm）: 10-90
7. 圈带传动处直径范围（mm）: 30-350
8. 工件平衡转速（rpm）: 400-1200
9. 电机功率(Kw) :2.2
10. 不平衡量减少率（％）: 90
11. 最小剩余不平衡量（gmm/kg）: 0.5
五、标配:
1.HQ–3A测量系统
2.240×128液晶显示屏
3.变频器调速
4.一体化独立电柜
5.机座床身材料采用HT300铸铁整体造形铸造
六、选配:
1. KQ–2C测量系统
2.19寸液晶显示屏
七、备注:
质保期一年。本公司免费派员上门调试设备并培训操作工
HYQ系列圈带传动平衡机型号及技术参数
型号 参数 | HYQ 1.6 | HYQ 5 | HYQ 16 | HYQ 50 | HYQ 100 | HYQ 160 | HYQ 300 | HYQ 500 | HYQ 1000 | HYQ 1600 | HYQ 3000 |
工件最大质量(kg) | 1.6 | 5 | 16 | 50 | 100 | 160 | 300 | 500 | 1000 | 1600 | 3000 |
工件最大直径（mm） | 260 | 260 | 400 | 800 | 900 | 1000 | 1200 | 1300 | 1500 | 1600 | 1800 |
左右支承架间最大距离（mm） | 400 | 400 | 600 | 860 | 1360 | 1360 | 1920 | 2320 | 2680 | 2680 | 2620 |
床身长度（mm） | 1000 | 1500 | 1500 | 2100 | 2500 | 2900 | 2900 | 2900 | |||
工件轴颈范围（mm） | 3～20 | 3～30 | 5～40 | 8～80 | 8～80 | 10～90 | 10～90 | 10～90 | 15～120 | 15～120 | 40～180 |
圈带传动处直径范围（mm） | 20～85 | 20～85 | 15～150 | 20～200 | 20～280 | 20～300 | 30～350 | 40～400 | 40～600 | 40～800 | 40～1000 |
工件平衡转速（rpm） | 500～1200 | 500～1200 | 500～1200 | 400～1200 | 400～1200 | 400～1200 | 400～1200 | 400～1000 | 400～1000 | 400～1000 | 350～900 |
电机功率(Kw) | 0.12 | 0.12 | 0.25 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
不平衡量减少率（％) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
最小剩余不平衡量（gmm/kg） | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
一体化独立电柜 | 无 | 无 | 无 | 无 | 无 | 无 | 有 | 有 | 有 | 有 | 有 |
备注 | 1. 本系列动平衡机全部标配变频器调速。 2. 本系列动平衡机全部标配HQ–3A测量系统和240×128液晶显示屏。 3. 用户根据需要可选配YQ–2B测量系统和19寸液晶显示屏。 4. 标配床身可根据用户需要加长。 5. 质保期一年。本公司免费派员上门调试设备并培训操作工。 | ||||||||||
