材质： | 棕刚玉 |
|---|---|
工艺： | 电镀 |
规格： | 15032X8X1.5 |
类型： | 双端面磨砂轮 |
粒度： | 34 |
适用范围： | 磨床 |
形状： | 斜边砂轮 |
结合剂： | 树脂砂轮 |
工作线速度： | 45 |
品牌： | ATLANTIC/大西洋 |
型号： | SA884 |
加工定制： | 是 |
圆度/lt： | 18 |
圆柱度/lt： | 67 |
一、机床特点
1.床面左右自动走刀速度不同——工件向左走粗磨，工件向右走精磨。
2.本机床传动由SA802G铜套齿轮式传动改成标机WPA60减速传动，极大减少了机床的维修保养频率和传动噪音。
3.本机床左右换向摆动由机械滑头撞块等繁锁机械装置改成新科技电子换向装置，更大地提高机床运转的可靠性。
4.车头和磨头都能旋转，更方便于皮辊倒角和修磨顶针。
5.砂轮夹具可调节18—40不同宽度的砂轮，提高了精磨光洁度，精确度以及速度。
6.砂轮架与走刀由两台电机驱动，能保持传动带张力一致。
7.外置吸尘装置使磨削运动更加平稳，更有利于磨削精度，还能更好的增加吸尘效果。
8.专用夹具，装夹工件更方便，工作效率更高。
二、适用范围
(1).用于棉纺、毛纺、涤纺、氨沦纺、麻纺、化学纤维、玻璃纤维纺合成纤维纺等纺织行业中，如粗细纱机、并条机、精梳机、加弹机、倍捻机、合股机等机械牵伸装置中的皮辊、胶管加工。
(2).用于生产制造办公通讯设备行业、印刷、食品、医药行业自动输送装置上皮辊、胶辊、胶管、胶带、胶轮、塑轮加工。
(3).吸尘装置改成水冷却系统装置可精磨光学仪器玻璃外圆、电力陶瓷外圆、机械五金外圆等磨砺。
三、主要参数
⑴最大磨削 直径X长度Φ130×530mm。
⑵车头转速 290580 转/分 两种转速选择。
⑶台面电机0.25KW 走刀速度500×800mm/分两种转速选择，动程 530mm。
⑷砂轮规格Φ300XΦ75X32/40 转速 2100转/分 电机0.75kw。
左右转角90度. 砂轮纵向进给率0.01mm/格. 1.5mm/圈。
⑸吸尘采用机外旋风式 1.1kw 2200立方米/h。
⑹主机尺寸 1280780X1060mm。

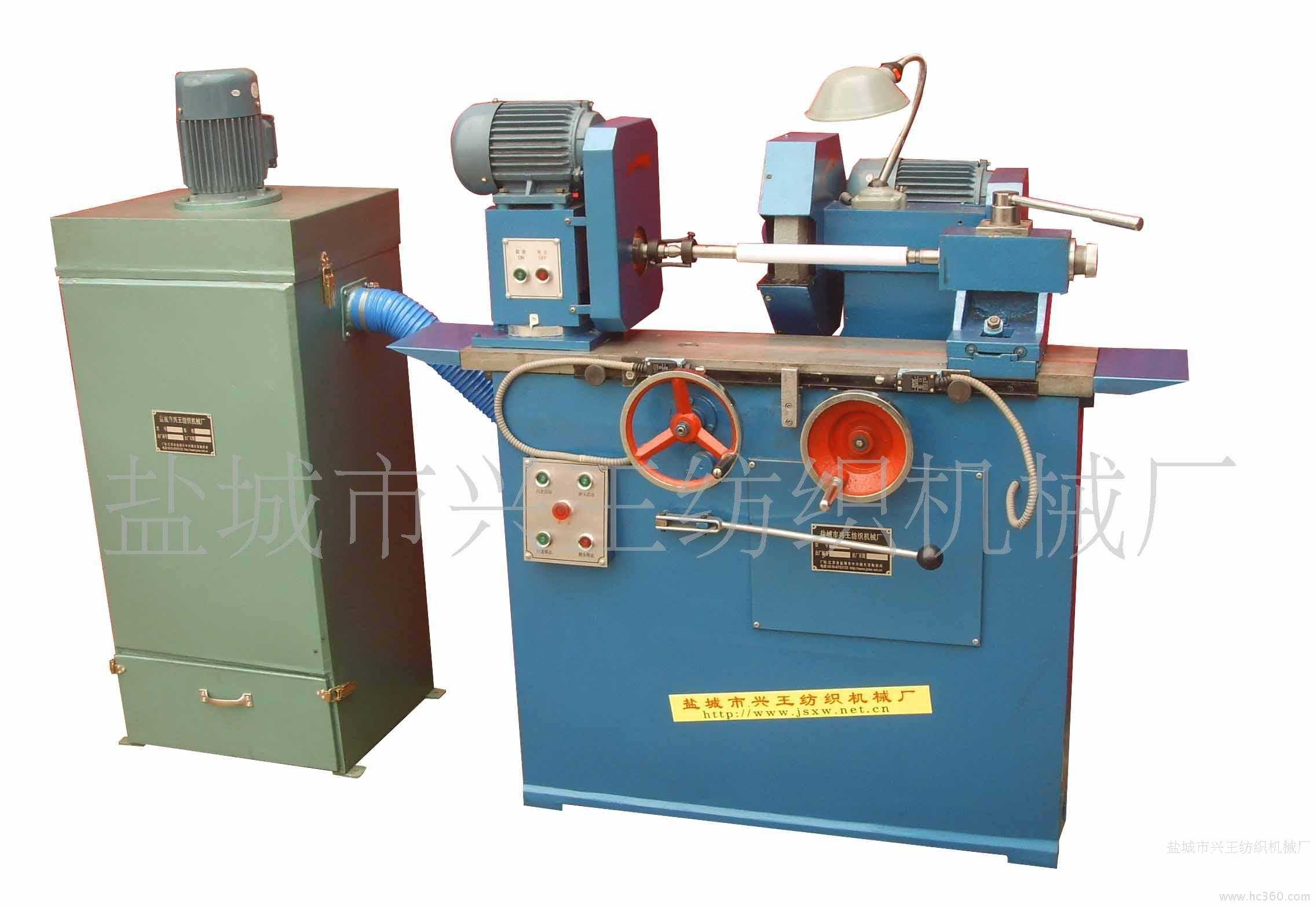

四、机器结构
主机由床身，车头，车尾，磨头，传动吸尘装置等部件构成。车头，磨头可转角度、用于修磨顶针及皮辊倒角用专用夹具，动平衡架，皮辊检测器三部件由客户定购。
