长度： | 100（m） |
|---|---|
厂商： | 德州爱堡森橡塑制品有限公司 |
厚度： | 0.21（mm） |
每件重量： | 200（kg） |
最大幅宽： | 0.5（m） |
耐磨： | 优质 |
用途： | 纺织机 |
超高分子量聚乙烯英文名ultra-high molecular weight polyethylene(简称UHMWPE)，是分子量150万以上的聚乙烯。
分子式：—(—CH2-CH2—)—n—，密度：0.936～0.964g/cm3。热变形温度(0.46MPa)85℃，熔点130～136℃。
特殊性能
机械性能高于一般的高密度聚乙烯。具有突出的抗冲击性、耐应力开裂性、耐高温蠕变性、低摩擦系数、自润滑性，卓越的耐化学腐蚀性、抗疲劳性、噪音阻尼性、耐核辐射性等。
使用温度100～110℃。耐寒性好，可在-269℃下使用。密度0.935g/cm3，分子量200万的产品，其断裂拉伸强度40MPa，断裂伸长率350％，弯曲弹性模量600MPa，悬臂梁缺口冲击冲不断。磨耗量(MPC法)20mm。
与其它材料主要性能对比
磨损率3u" D( K" {$ l5 {( m2 o: h2 d
材 料4 | UHMW-PE | PA66 | PTFE | 45碳钢 | 不锈钢 |
磨损率（平均值）%1 | 0.62 | 1.51 | 2.31 | 4.02 | 4.05 |
冲击强度（单位：㎏·㎝/c㎡；测试方法：按ASTMD256方法进行）,
材 料 | UHMW-PE | PA66 | PTFE | HDPE | 铸石板 | 45#碳钢 |
冲击强度 | 140 | 6-11 | 16 | 27.2 | 1.6-15 | 300-400 |
吸水率(测试方法：按ASTMD570进行）5 ^0 z. }) W# Q- x, F5 l
材 料 | UHMW-PE | PA66 | ABS | POM |
吸水率 | ＜0.01 | 1.5 | 1.20-0.45 | 0.25 |
摩擦系数; K3 V1M2 q8 B) R" @) i; }
材 料 | UHMW-PE | PTFE | PA66 | ABS |
摩擦系数 | 0.07-0.11 | 0.04-0.11 | 0.37 | 0.38 |
应用

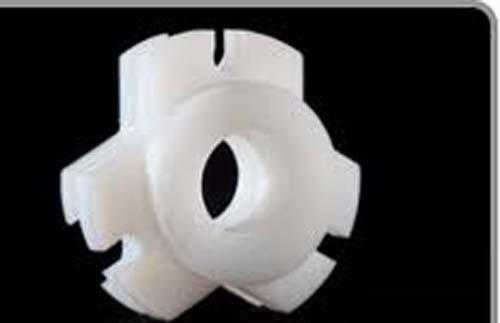

超高分子量聚乙烯在纺织工业上的使用历史最长。织布机上的部件需要具有耐冲击性、防震裂性、自润滑性和消音性，使纺织机械成了超高分子量聚乙烯最早应用的领域。从20世纪50年代第一个超高分子量聚乙烯部件生产出来之后，相继有200多种超高分子量聚乙烯的纺织部件问世。超高分子量聚乙烯的韧性在高速织布机的皮结上得到充分显示：皮结的作用就是停止和敲击梭子，使它左右来回运动穿过织布机。梭子通常是3-5 kg重的钢制品，在最高速度下，冲击次数可达200次／rain。
在使用超高分子量聚乙烯之前，能接受如此冲击力的只有水牛皮结，它可经受100万次冲击。而在相同条件下，采用超高分子量聚乙烯皮结可以接受500万～1 500万次冲击 。目前，国外在每台纺织机上应用的超高分子量聚乙烯零件平均有3O件。如投梭器、打梭棒、齿轮、联结器、扫花杆、缓冲块、偏心块、杆轴套、摆动后梁等耐冲击磨损零件。www.dzhs123.com
