产品用途： | 变频调速 |
|---|---|
外形尺寸（mm）： | 282*390*104 |
适用电机功率： | 22 kw |
额定电流： | 44 |
品牌： | 德玛 |
型号： | D6P-22T4-1A |

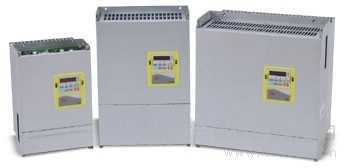

产品特色
| 长寿命设计 使用长寿命电子器件，设计寿命10年（计算值），长期运行和维护成本低。 针对性的结构设计,超强环境适应性 超薄平板式金属壳体结构，控制柜深度浅，防护性能好，抗干扰能力强。大尺寸宽齿距嵌片式散热器(特殊机型使用铝型材散热器)，避免风道堵塞。驱动器可根据用户的使用环境选配合适的散热系统。 模块化结构，可编程功能 模块化设计，自由连接的可编程单元，丰富的可自定义I/O接口。D6P系列配备各种基本功能模块和适用应用功能模块，具有功能强大使用灵活的可编程模块。 超强功能的多模式PLC 按照用户设定的运行时间和速度自动运行，实现生产过程自动化。提供 64段可编程运行，使用数字端子可实现多种模式下多段时间速度可编程运行，即端子切换选择多套可单独设置的多段PLC运行。 |
散热系统建议配置主要应用领域D6P系列变频器针对纺织，油田，矿山等应用环境的优化设计，可将变频器的电子部分和散热器部分在控制柜内分开。采用宽齿距嵌片或型材散热器，避免纤维状物，如大粉尘等异物进入堵塞风道。
操作面板说明 型号说明外形及开孔标准规格一览表 | 型号（D6-□14） | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | ||
| 额定电机功率 | kW | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | |
| 额定输出电流 | A | 16.0 | 24 | 32 | 38 | 44 | 60 | 75 | 91 | 112 | |
| 箱体代码 | F1 | F2/F2L | F3/F3L | F4 | |||||||
| 外型尺寸 | W | mm | 176 | 220/220 | 282/282 | 380 | |||||
| H | mm | 280 | 330/380 | 390/430 | 410 | ||||||
| D1 | mm | 114 | 104/104 | 104/112 | 139 | ||||||
| D2 | mm | 103 | 103/80 | 120/90.5 | 129 | ||||||
| 安装孔尺寸 | A | mm | 140 | 150/150 | 230/230 | 280 | |||||
| B | mm | 270 | 319/369 | 376/415 | 390 | ||||||
| d | mm | 6.5 | 7.5/7.5 | 7.5/7.5 | 12.0 | ||||||
| 开孔尺寸 | W1 | mm | 163 | 207/205 | 269/265 | 367 | |||||
| H1 | mm | 244 | 294/344 | 354/395 | 364 | ||||||
| M | mm | M5 | M6/M6 | M6/M6 | M10 | ||||||
| 重量 | kg | 5 | 6 | 10 | 10 | 14.8 | 14.8 | 26 | 26 | 26 | |
| 注:F1/F2/F3/F4机型采用嵌片式散热器,F2L/F3L机型采用铝型材散热器 | |||||||||||
通用规格| 项目 | 项目描述 | |
| 控制特性 | 电机控制方式 | 异步电机：V/F、V/F＋PG、无PG矢量、PG矢量； |
| 输出电压频率 | 0.00～650.00 Hz | |
| 输出调制方式 | SVPWM（空间矢量脉宽调制） | |
| 载波频率 | 2～15kHz，载频自动调整功能，载频低速降低功能 | |
| 加减速 | 直线、S曲线、自动加速、2套加减速时间（范围：0.01～600.00s） | |
| 起动转矩 | 0.5Hz时150%额定转矩（D6B）； 0.5Hz时120%额定转矩（D6L/P） | |
| 转矩补偿 | 手动转矩补偿（范围0.0～30.0%），自动转矩补偿 | |
| 直流制动 | 制动起始速度：0～3000rpm，制动时间：0.1～60.0s，制动电流：0.0～150.0% | |
| 能耗制动 | 18.5kW及以下功率等级内置制动单元，制动使用率：0.0～100.0% | |
| 保护功能 | 过电流、过电压、欠电压、过热、接地、电机过载、变频器欠载、输入输出缺相、电机过热过电流失速防止、过电压失速防止、异常显示、异常历史记录 | |
| 指令给定方式 | 操作面板，端子MOP，串行通讯口，模拟输入，PFI/SIGN脉冲，PFI | |
| 变频器控制模式 | 速度控制，转矩控制，位置控制，复合控制(速度/转矩/位置)，速度摆频控制，过程PID控制 | |
| 基本功能模块 | AVR、自动/手动转矩补偿、S曲线、跟踪起动、多段速、自动重启、制动控制下垂机械特性、瞬时停电处理、...等 | |
| 高级功能模块 | 可编程功能模块、过程PID、摆频功能 | |
| 速度控制 | 速度设定范围:0～15000rpm，八个内部速度设定速度设定分辨率: 数字：1rpm或0.1rpm 模拟：12位绝对值＋符号位调速范围： 1:100（无PG速度控制，额定负载），1:10000（有PG速度控制，额定负载）速度环循环周期：1ms动态响应时间：<10ms转矩偏置和转矩限制功能，机械特性下垂调节功能 | |
| 转矩控制 | 转矩控制范围： 1:100转矩环循环周期：<80ms动态响应时间： <5ms | |
| 输入输出 | 数字输入/输出 | 多功能数字输入： D6B：8路（X1～X8）， D6L：5路（X1～X5）多功能数字输出：2路（Y1、Y2） |
| 脉冲连接 | PFI脉冲输入：0～500kHz(差分)，0～200kHz(开集电极)1路开集电极脉冲输出PYO，0～50kHz | |
| 继电器输出 | 1路多功能继电器输出（FRA-FRB-FRC，250V/ 3A） | |
| 模拟输入 | 1路双极性模拟电压输入（-10～10V）,1路双极性可选模拟电压/电流输入（-10～10V或-20～20mA） | |
| 模拟监控输出 | 1路双极性模拟电压输出（-10～10V）,1路双极性模拟电流输出（-20～20mA） | |
| 电源 | 5V电源输出（+5V，200mA），24V电源输出（P24，200mA），+10V基准电源输出（10mA） | |
| 通讯接口 | RS485通讯口，最大波特率115.2kbps，MODBUS协议 | |
| 扩展输入/输出 | 多功能数字输入： D6B：4路（X9～X12）， D6L：3路（X6～X8）多功能数字输出：无-10V基准电源输出（10mA） | |
| PG扩展 | 2路增量式差分输入（限D6B） | |
| 显示 | 操作面板 | 5位8段LED数码管显示，3个单位指示灯、3个状态指示灯、8个按键带电拔插，参数拷贝功能 |
| 电源充电指示灯 | 主回路直流电压高于40V以上时电源充电指示灯亮 | |
| MTBF | D6B/L/P：50000小时（25℃） | |
| 防护等级 | IP20 | |
| 耐振动 | 20Hz以下9.8m/s2，20～50Hz 5.0m/s2以下 | |
| 工作环境温度 | －10℃～50℃ | |
