电压： | 220V |
|---|---|
产品别名： | 下滑式双工位气动烫画机 |
规格： | 40*40cm,40*50cm,40*60cm,50*70cm,60*80cm |
类型： | 热转印机 |
适用范围： | 烫花 烫画 烫钻 热转印 热压 |
外形尺寸： | 136*78*76cm |
重量： | 145KG |
主电机功率： | 3000W |
运动速度： | 3 /分 |
品牌： | 其他 |
型号： | HP-PN09 |
加工定制： | 是 |
| 加工定制:是 | 印版形式:平版 |
| 类别:热转印机 | 印刷颜色:彩印 |
| 适用对象:服装、服饰 | 适用材质:各种材质 |
| 外形尺寸:400*400（mm） | 重量:110（kg） |
| 产品类型:全新 | 印刷速度:自设（张/小时） |
| 承印物厚度范围:可调（mm） | 包装:木箱 |
| 产地:东莞 | 售后服务:保修一年 |
| 规格:400*400mm,400500mm,400600mm | 电压:220V |
| 温度范围:0-399℃ | 时间范围:0-999sec |

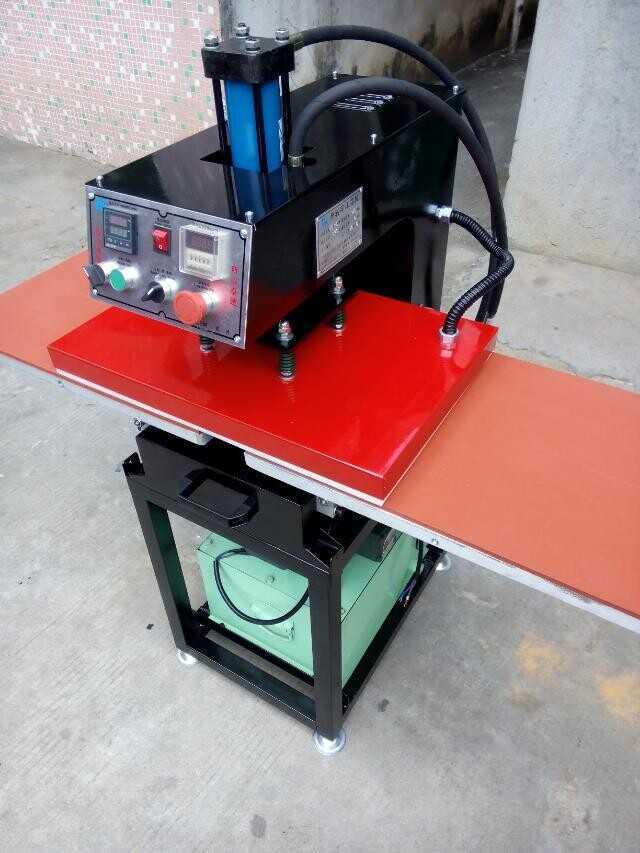

1：电源开关 2：温度表 3：时间表
4：启动开关 5：漏电开关 6：压力调节按钮/过虑器
7：发热板 8：急停开关 9：手动/半自动转换
10：底板 11：硅胶垫 12：轨道
二、主要用途:
气动双工位烫画机可将升华类、溶剂类油墨的彩色图案与文字经热转印在棉、麻、化纤、尼龙等织物及陶瓷制品上，还可进行植毛烫画和发泡印花工艺等的热处理，及服装的低温低压衬与面料的粘合，如服装、鞋帽等粘合之用，也可用于生产小批量的手帕
三、产品特点:
电子数显恒温控制温度，准确性高，（±2℃）；
发热采用进口铝合金浇铸导热原理，省电，温度均匀，温差系数小;
电子数码时间控制，准确性高，美观；
压力随意调节
四、技术参数:
功率：2000-3500W
电压：220/110V
温度范围：0-399℃
时间范围：0--999Sec
烫印面积:38*38 CM 40*50 CM 40*60 CM
五、操作步骤
1、1、连接所配压缩机接头，打开气压，调节压力调节器4至（4pB-6pB）,使发热板升起；
2、接所配压缩机接头，打开气压，将压力表调制（4pB-6pB）,使发热板升起；
3、上电源，打开电源总开关，指示灯随即著亮。
4、调节所需要的时间及温度。
5、调节好温度及时间后，等待机器升温
6、温完毕之后，2处温度表将亮小绿灯。
7、衣物平放在11硅胶垫上，再放上烫画纸，（注意烫画纸的正反面）推动12台面到烫压位置，按下4启动开关，把物品压平，放入烫画纸，再放上高温布，按下4启动开关，烫印开始，时间倒计。
8、完毕，蜂鸣器响。发热板自动升起，将工作台面拉出。
9、所烫物品。如果冷撕的烫画纸,请等5-10秒,才将烫画纸撕掉.如果是热撕的烫画纸,烫印完毕请马上将烫画纸撕去.
10、试印成功之后，可以将按钮9右旋至半自动档。放置好烫印物品后，只要移动手柄12至烫印物品正上方，烫印便会自动开始。遇到紧急情况可以按下按钮8急停。
六、维修事项：
1、压力：不够均匀，先用尺测发热板四边离底板四边距离是否一致，如不一致，可调节发热板中心四务丝杆“下”螺母，向下调紧发热板升高，向“上”调紧发热板降低。压力太大或是太小（通常压为4KG-6KG）,调节过滤器上调节阀提上往“+”方向，增加压，“-”减少压力，或是检查空压机压力是否正常（通常空压机压力为6KG-8KG).
2、时间：当底板到位时，不显示时间，则检查接近开关，是否距离适中，应调到低于4毫米，时间到，发热板不下来，检查电路。
3、温度：调到设定温度，不升温，不控温，检查温控表，接触器，发热板线路是否接触良好及电器原件故障。
注意:
| 设定温度与时间 |
整机必须有合适牢靠的保护地线
成功的烫印需要有正确的时间，温度及压力的配合，衣服的厚度和材料及烫画纸的各类都影响到烫印的效果，各种烫画纸都需试烫小样后，方可批量生产。
烫印所需温度和时间如下：
纯棉衣服：180-220度，25秒
涤纶衣服：180度，15秒
珠光板： 180度，120--180秒
金属吊坠：180度，60秒
鼠标垫： 180度，15秒
瓷板： 200度，180秒
钥匙扣： 180度，100秒
陶瓷： 180-220度，180秒
