电源： | 220（V） V |
|---|---|
规格： | 视觉识别通用贴片机 |
重量： | 700（kg） kg |
品牌： | HCT/汉诚通 |
型号： | HCT-400-L |
加工定制： | 是 |
自动手动： | 自动 |
贴片速度： | 15200（粒/小时） 粒/小时 |
分辨度： | 0.05（mm） mm |
喂料器数目： | 30 |

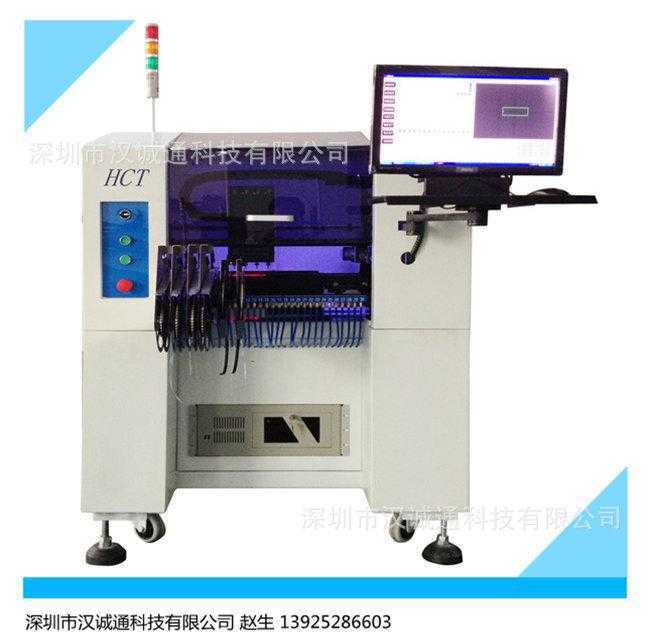

深圳汉诚通全自动视觉识别在线贴片机 HCT-400-L是一款通用型贴片机，精度高，速度快，可装30个喂料器，无需人工放板。
功能特点：
1.电路板传动采用日本松下精密伺服电机带动导轨实现，有效提高贴片精度和电路板传动速度。
2.贴片头传动采用伺服电机配合高精密导轨，完成取料和放料动作。
3.可自动视觉编程，不用手动输入元件坐标，编程简单，方便入门者便捷实用，满足大批量多品种生产的需求。
4.配置不同的喂料器可以满足不同的贴装要求。
5.高性价比在线贴片机，最适合大批量生产。
6.整机由工业控制计算机配合专用贴片机软件控制，方便操作实用。
7.可以非常稳定并且方便的各种原器件的贴装。
8.无需人工放板，机器自己识别
9.软件中增加XYZ轴移动时的限位检测。
10.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，可以提高机器长期使用的稳定性。
11.整机PCB平台采用铸铁铝板加卡槽的方式，对大型PCB板定位会更加平整，有效提高贴片精度。
整机技术参数：
产品名称 | HCT-400-L全自动贴片机 |
最大电路板面积 | 720×360mm |
最大移动范围 | X轴800mm，Y轴420mm，Z轴8mm |
最大贴片速度 | 15200cph |
贴片精度 | ±0.05mm |
定位方式 | MARK点相机+视觉相机定位 |
可以贴装元器件 | 0402以上阻容件及各种3528和5050LED芯片，同时满足SOP SOT芯片的贴装 并兼容各种大功率芯片贴装 |
编程方式 | 可自动视觉相机定位编程 |
带式喂料器 | 8mm，12mm，16mm，24mm，32mm喂料器 |
喂料器数量 | 可以放置30个的喂料器 |
操作系统 | WINDOWS XP |
压缩空气 | 内置气源，无须外接气源（大批量生产可选配工业气泵） |
电源 功率 | 220V，50Hz，1.1KW |
重量 | 700Kg |
外形体积 | 1150MM(L)*1050MM(W)*1400MM(H) |
