别名： | 印刷机 |
|---|---|
产地： | 韩国 |
规格： | 150*70*70 |
用途： | 全自动锡膏印刷 |
品牌： | 三星 |

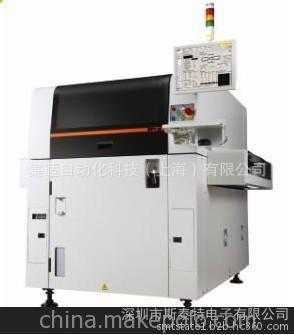

型号： | SP1-W |
加工定制： | 是 |
加强PCB及钢网对应能力
PCB对应范围扩大到510 x 460mm，从而扩大了设备的泛用性
PCB对应范围扩大，从手机到TV，PC等产品均可印刷
PCB对应范围虽扩大，但精度还维持12.5@6σ水平，Cycle time为5秒，实现了高品质印刷。
可对应多种钢网尺寸
配备了适用不同尺寸钢网的夹持结构，可使用550 ~ 736mm尺寸，并且通过手动调宽方式简单调整。
可调钢网尺寸: 550，600，650，736mm
钢网调节部分
多样的轨道构成
可配合使用者的生产环境组成轨道.
可根据客户需求，支持单轨，双轨，延长轨道
清洗时间减少
通过改善清洗作业顺序，有效缩短了清洗时间，提高了实际产能
加强了刮刀更换的便利性
更换刮刀时，将手动转动螺丝进行装卸的方式变更为一触式更换，实现了简单的刮刀更换
增强了使用者便利性
支持不同种混流生产功能
使用双轨(bypass)模式时，可用2台印刷机进行生产，从而可实现高速，混流生产
2维条码追溯功能(最大：5mm)
识别PCB上的2维条码，保存PCB信息后，可追溯不良
SP1反馈功能
接收到SP1印刷不良信息后，可自动检查并清洗钢网开口部，并自动补正PCB的位置，从而提高印刷品质及生产直通率。
提供基本PCB程序及参数
根据产品种类，提供基本程序及参数，从而实现了使用者操作的最少化
自动供应锡膏装置
自动设置钢网位置
印刷高度自动调整
温控单元(外装型)
风扇(内装型)
技术参数：
设备型号 | SP1-W | ||
印刷速度 | 7秒 | ||
印刷精度 | ±12.5@6σ | ||
印刷湿度 | ±25@6σ | ||
对应PCB | 最小(mm) |
| 50(长)×50(宽) |
最大(mm) | 单轨 | 510(长)×460(宽) | |
双轨 | 330(长)×310(宽) | ||
PCB厚度(mm) | 0.4～5.0 | ||
钢网尺寸 | 最小(mm) | 550(长)×650(宽) 650(长)×550(宽) | |
最大(mm) | 736(长)×736(宽) | ||
厚度(mm) | 30～40 | ||
匹配 | 中心标准 | ||
视觉 | 功能 | 基准识别检测 | |
视野(mm) | 10.6×8.0 | ||
基准形状 | ●,▲,■,◆,＋ | ||
功率 | 电源 | 100/110/120/200/220/240V单相(50/60Hz) 最大4.5kVA | |
气压 | 压力4.5～7.0kgf/c㎡ 最大600～700Nl/min | ||
设备重量 | 约1,620kg | ||
设备尺寸 | 1,540(长)×1,650(宽)×1,447(高) | ||
