胶印机类型： | 多色 |
|---|---|
品牌： | 精艺达 |
型号： | JYD--14428 |
一、金属印刷俗称铁皮印刷，简称印铁。它实际上是指以铁板（也称铁皮）、铝板（也称铝皮）、金属成型制品及金属箔（主要是铝箔）等硬质金属材料作为承印材料的一种印刷方式。
金属印刷属于在特殊承印材料上的印刷方式，其产品大多是中间产品，尤其是应用于包装领域的金属板印刷产品，如金属三片罐的生产就是先进行金属板的印刷，然后再加工成罐型。当然，有些情况下是先成型为包装容器或容器附件再进行印刷，如易拉罐、部分冲压成型的金属瓶盖等产品。
二、印铁彩印作业中，滚筒部分是印铁机的核心。滚筒部分的质量是衡量机器精度的最重要的指标之一。常见滚筒的损坏方式通常表现为油墨对滚筒两端的腐蚀、或异物（如扳手、螺钉等）对辊面的意外压伤。滚面缺陷的存在对印刷产品的色度、精度、清晰度等产生影响，而且还会导致生产效率的下降。例如，两端腐蚀会使印刷出的对开产品两边发虚或失真，压坑会造成局部无文字、无图形（或文字、图形失真），大大降低了高档印铁机的使用价值。及时修复损坏的滚面，既可以保证印刷品的质量，又可以提高印刷厂的生产效率。
三、刷镀层的结构
刷镀，一般都由底层、尺寸镀层和工作镀层三层组成。
①底层：又称起镀层。预镀底层厚度很薄，一般为2 ~ 5μm。最常用的打底层是用特殊镍镀液，它几乎适用于所有钢铁件、铜件和铝件、铸铁件。铸铝件不宜酸性溶液，防止微孔中残留酸液对基体腐蚀，而改用中性镍镀液起镀。高强度钢使用低氢脆镉镀液预镀打底。对防护性的锌、镉镀层，一般不需要预镀底层，活化处理后可直接刷镀。
②尺寸镀层：磨损较严重或加工超差比较大的零件，常选用沉积速度快的镀液，使零件形成较厚镀层，使尺寸迅速恢复，称为尺寸镀层。尺寸镀层介于镀层与工件镀层之间，可能是单一镀层，亦可能是几种镀层的层状复合镀层。例如，45# 钢件表面刷镀200μm的镀铁层，先镀特殊镍2 ~ 3μm作底层，再用碱性铜液120 ~ 130μm的尺寸镀层；最后用快速镀镍做工作层，镀到需要的尺寸。
每一种单一的镀层均有一个安全厚度，当镀层厚度超过安全厚度时，内应力明显加大，裂纹率增高，结合强度下降。为此，当修复尺寸超过单一镀层的安全厚度时，往往需要在尺寸镀层中间夹镀一层或几层过渡性质的镀层，以改善镀层的应力分布，防止产生裂纹式脱落。这种中间夹镀的镀层，称为夹心镀层。常用作夹心镀层的镀液有低应力镍、快速镍、碱铜、特殊镍和碱镍等。夹心镀层厚度一般不超过50μm。夹心镀层的安全厚度还与被镀面积有关，在较小面积上刷镀时，安全厚度可以大一些。例如，刷补一个较深（1mm）、很窄（3mm）的沟槽，可用一种镀液一次填平，不用夹心镀层。
③工作镀层：工作表面最后刷镀的表面层，要直接承受负荷，起耐磨、减摩或防腐作用，称为工作镀层，工作镀层的镀液，根据工件的工况条件要求确定。对静配合表面，一般选用快速镍，半光亮镍；对要求耐磨的表面，可用镍钨合金；对要求防黏着并减摩的表面，可镀5 ~ 10μm的铟或锡；装饰表面则镀金、银、光亮镍、装饰镍等。要求防渗碳表面镀碱铜。

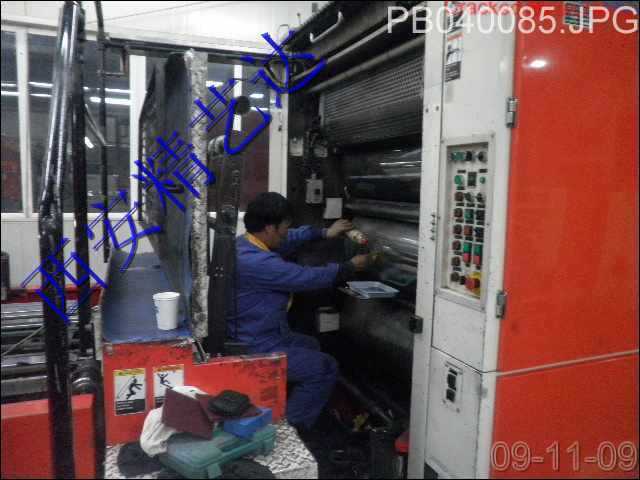

四、精艺达表面科技公司JYD系列刷镀专业维修——进口印铁机辊筒两端腐蚀、磨损、意外压伤、划伤。根据不同的滚筒基材进行前期处理（提高结合率力），再采用专用的JYD系列刷镀材料修复。现场在机修复不解体，不升温，不变形。修复后的滚筒精度高，结合力超过GB5270-85国家标准，达到机型印刷使用标准精度。使用效果和周期超过Dalic、Selectrons及Boeing公司的工艺技术要求。可试机验收。
地 址： 陕西省西安市雁塔区吉祥路118号商务舫318室
网 址： http://www.sxdsd.com.cn
邮 箱： webmaster@sxdsd.com.cn
E-mail： mqx_sd@163.com
联系人： 孟 工
电 话： 029－88258564
手 机： 13991959656
