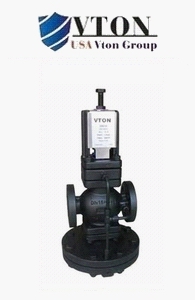

进口高温蒸汽减压阀
-
一、进口高温蒸汽减压阀概述
进口高温蒸汽减压阀，High temperature steam reducing valve，是指用于高温热蒸汽或者高温饱和蒸汽场合，比如蒸汽温度为200℃，蒸汽温度250℃，蒸汽温度300℃，蒸汽温度400℃，蒸汽温度450℃的蒸汽管道，能将阀前的蒸汽压力减到所需要的出口压力，并将压力稳定在所需要的压力值的减压阀，属于可调式先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。进口高温蒸汽减压阀主要用于高温蒸汽管路，起到减压稳压作用。
二、进口高温蒸汽减压阀主要技术参数和性能指标：
|
公称压力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|||||
|
壳化试验压力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|||||
|
密封试验压力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|||||
|
高进口压力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|||||
|
出口压力范围（MPa）
|
1.0-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-4.0
|
0.5-6.4
|
0.5-10.0
|
|||||
|
口径
|
DN15-500
|
||||||||||
|
温度
|
0-450℃
|
||||||||||
|
最小压差（MPa）
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|||||
|
控制精度误差
|
≤3%
|
||||||||||
*.壳体试验不包括膜片、顶盖。
三、进口高温蒸汽减压阀流量系数(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
四、进口高温蒸汽减压阀主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB，不锈钢304、316
|
|
阀座 阀盘
|
2Cr13
|
|
缸套
|
2Cr13/铜合金
|
|
活塞
|
合金铸铁
|
|
导阀座 导阀杆
|
2Cr13
|
|
主阀弹簧
|
1Cr18Ni9Ti
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si12Mn
|
五、进口高温蒸汽减压阀外形尺寸(PN1.6-4.0)单
位：mm
|
公称通径
DN |
外 形 尺 寸
|
|||
|
L
|
H
|
Hl
|
||
|
1.6/2.5MPa
|
4.0MPa
|
|||
|
15
|
160
|
180
|
295
|
90
|
|
20
|
160
|
180
|
330
|
98
|
|
25
|
180
|
200
|
330
|
110
|
|
32
|
200
|
220
|
330
|
110
|
|
40
|
220
|
240
|
345
|
125
|
|
50
|
250
|
270
|
345
|
125
|
|
65
|
280
|
300
|
350
|
130
|
|
80
|
310
|
330
|
385
|
160
|
|
100
|
350
|
380
|
385
|
170
|
|
125
|
400
|
450
|
400
|
200
|
|
150
|
450
|
500
|
415
|
210
|
|
200
|
500
|
550
|
475
|
240
|
|
250
|
650
|
525
|
290
|
|
|
300
|
800
|
580
|
335
|
|
|
350
|
850
|
620
|
375
|
|
|
400
|
900
|
660
|
405
|
|
|
450
|
900
|
730
|
455
|
|
|
500
|
950
|
750
|
465
|
|
六、进口高温蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm
|
公称通径
DN |
外 形 尺 寸
|
|||
|
L
|
H
|
Hl
|
||
|
6.4MPa
|
10.0/16.0MPa
|
|||
|
15
|
180
|
180
|
305
|
105
|
|
20
|
180
|
200
|
340
|
105
|
|
25
|
200
|
220
|
340
|
120
|
|
32
|
220
|
230
|
340
|
120
|
|
40
|
240
|
240
|
355
|
135
|
|
50
|
270
|
300
|
355
|
135
|
|
65
|
300
|
340
|
360
|
140
|
|
80
|
330
|
360
|
395
|
17
|
|
100
|
380
|
400
|
185
|
|
|
125
|
450
|
415
|
215
|
|
|
150
|
500
|
430
|
225
|
|
|
200
|
550
|
495
|
260
|
|
|
250
|
650
|
545
|
310
|
|
|
300
|
800
|
600
|
355
|
|
|
350
|
850
|
640
|
395
|
|
|
400
|
900
|
690
|
435
|
|
|
500
|
950
|
-
|
780
|
495
|
七、美国威盾VTON进口高温蒸汽减压阀业绩
北京碧水源净水科技有限公司,三诺生物,国瓷材料,冠昊生物中国石油化工集团公司中国港湾建设（集团）总公司中国中煤能源集团公司中国大唐集团公司邯郸钢铁集团有限责任公司上海纺织控股（集团）公司，浙江富兴电力燃料有限公司,广州明珠电力（集团）股份有限公司，成都热电厂内蒙古蒙电华能热电股份有限公司，山东菏泽锅炉（集团）厂有限公司，吉祥化工设备公司，四川省宜宾五粮液集团有限公司，杭州娃哈哈集团有限公司，维维集团统一企业中国公司，内蒙古蒙牛乳业集团股份有限公司
八、进口高温蒸汽减压阀安装说明书
1、高温蒸汽减压阀安装前必须对管路系统进行冲洗清理。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。
2、高温蒸汽减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。
3、高温蒸汽减压阀在安装使用时，应把旁通管道的截止阀打开，排除管路中的冷凝水和汽水的混合物，以防减压阀开启时产生水圾现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需的压力(以阀后表压为准)，调整后，将锁紧螺母背紧，拧上防护罩。
4、高温蒸汽减压阀前应安装过滤器，以防介质中的杂物进入减压阀，影响其性能。
5、安装的减压阀前后应有一段直管，阀前的直管长度约为600毫米，阀后的直管长度约为1000毫米。
6、高温蒸汽减压阀要求进出口压差必须≥0.2Mpa。
7、高温蒸汽减压阀的管网必须装安全阀，以防减压阀失效压力升高造成系统或者设备的破坏。
