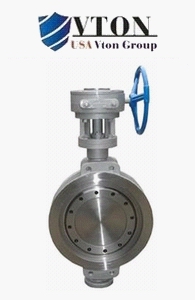

进口美标蝶阀
美国威盾VTON阀门一直秉承可持续发展的经营理念，追求品质和服务，不断创新的原则，高品质，性能好，寿命长，易维护，让行业客户获得性能更好、成本更低的产品。威盾阀门中国代理商-北京全胜辉阀门有限公司是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！
一、进口美标蝶阀产品概述
品牌：美国威盾VTON
进口美标蝶阀，American Standard butterfly valve，也叫美标法兰蝶阀，美标磅级蝶阀，美国石油标准蝶阀，美标不锈钢蝶阀，是指设计和制造安装美国标准API或者ANSI的蝶阀，主要结构特征分为凸耳式、对夹式和法兰式等三偏心结构，压力等级为150LB，300LB，600LB，900LB，1500LB蝶阀。
美国威盾VTON美标蝶阀主要产品有铸钢美标蝶阀，不锈钢美标蝶阀，美标法兰蝶阀，美标对夹蝶阀，美标凸耳蝶阀，广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。
二、进口美标蝶阀产品特征
1、是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。
2、无摩擦关闭
3、防吹出式阀杆
4、ISO 5211 顶法兰
5、可选加长阀杆
6、可选硬质合金阀座
3、防吹出式阀杆
4、ISO 5211 顶法兰
5、可选加长阀杆
6、可选硬质合金阀座
三、进口美标蝶阀执行标准
设计规范：API 609
结构长度：ANSI B 16.10
连接法兰：ANSI B 16.5
试验与检验：API 598
结构长度：ANSI B 16.10
连接法兰：ANSI B 16.5
试验与检验：API 598
四、进口美标蝶阀技术参数
|
公称压力（Lb）
|
150
|
300
|
|
|
密封试验压力（MPa）
|
3.0
|
7.5
|
|
|
壳体试验压力（MPa）
|
2.2
|
5.5
|
|
|
适用温度（℃）
|
≤350℃
|
||
|
材料
|
阀体、蝶板
|
WCB,304SS,316SS
|
|
|
填料
|
柔性石墨，聚四氟乙烯
|
||
|
手轮
|
QT450-10
|
||
|
密封圈
|
聚四氟乙烯，304，316
|
||
|
阀杆
|
2Cr13，304SS,316SS
|
||
|
垫片
|
柔性石墨，聚四氟乙烯
|
||
五、进口美标蝶阀主要外形连接尺寸
|
对夹式美标蝶阀外形尺寸(mm)
|
|||||||||||
|
公称通径
|
结构长度 （标准值）
|
外形尺寸 （参考值）
|
连接尺寸 （标准值）
|
||||||||
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
|||
|
2"
|
50
|
43
|
108
|
110
|
345
|
152
|
120.5
|
92
|
M18
|
4-19
|
|
|
3"
|
80
|
49
|
114
|
125
|
380
|
190
|
152.5
|
127
|
M18
|
4-19
|
|
|
4"
|
100
|
56
|
127
|
145
|
415
|
229
|
190.5
|
157
|
M18
|
8-19
|
|
|
5"
|
125
|
64
|
140
|
165
|
455
|
254
|
216
|
186
|
M20
|
8-22
|
|
|
6"
|
150
|
70
|
140
|
175
|
545
|
279
|
241.5
|
216
|
M20
|
8-22
|
|
|
8"
|
200
|
71
|
150
|
210
|
645
|
343
|
298.5
|
270
|
M20
|
8-22
|
|
|
10"
|
250
|
76
|
160
|
250
|
695
|
406
|
362
|
324
|
M24
|
12-25
|
|
|
12"
|
300
|
86
|
178
|
285
|
830
|
483
|
432
|
381
|
M24
|
12-25
|
|
|
14"
|
350
|
92
|
190
|
320
|
900
|
533
|
476
|
413
|
M27
|
12-29
|
|
|
16"
|
400
|
102
|
216
|
355
|
980
|
597
|
540
|
470
|
M27
|
16-29
|
|
|
18"
|
450
|
114
|
222
|
380
|
1030
|
635
|
578
|
533
|
M30
|
16-32
|
|
|
20"
|
500
|
127
|
229
|
415
|
1110
|
699
|
635
|
584
|
M30
|
20-32
|
|
|
24"
|
600
|
154
|
267
|
475
|
1305
|
813
|
749.5
|
692
|
M33
|
20-35
|
|
|
30"
|
750
|
165
|
292
|
580
|
1525
|
985
|
914
|
857
|
M33
|
28-35
|
|
|
32"
|
800
|
190
|
318
|
630
|
1585
|
1060
|
978
|
914
|
M39
|
28-41
|
|
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1168
|
1085
|
1022
|
M39
|
32-41
|
|
|
法兰式美标蝶阀外形尺寸(mm)
|
|||||||||
|
公称通径
|
结构长度 （标准值）
|
外形尺寸 （参考值）
|
连接尺寸 （标准值）
|
||||||
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|||
|
6"
|
150
|
70
|
175
|
545
|
241.5
|
216
|
M20
|
8-22
|
|
|
8"
|
200
|
71
|
210
|
615
|
298.5
|
270
|
M20
|
8-22
|
|
|
10"
|
250
|
76
|
250
|
695
|
362
|
324
|
M24
|
12-25
|
|
|
12"
|
300
|
86
|
285
|
830
|
432
|
381
|
M24
|
12-25
|
|
|
14"
|
350
|
92
|
320
|
900
|
476
|
413
|
M27
|
12-29
|
|
|
16"
|
400
|
102
|
355
|
980
|
540
|
470
|
M27
|
16-29
|
|
|
18"
|
450
|
114
|
380
|
1030
|
578
|
533
|
M30
|
16-32
|
|
|
20"
|
500
|
127
|
415
|
1110
|
635
|
584
|
M30
|
20-32
|
|
|
24"
|
600
|
154
|
475
|
1305
|
749.5
|
692
|
M33
|
20-35
|
|
|
30"
|
750
|
165
|
580
|
1525
|
914
|
857
|
M33
|
28-35
|
|
|
36"
|
900
|
203
|
680
|
1765
|
1085
|
1022
|
M39
|
32-41
|
|
|
凸耳式美标蝶阀外形尺寸(mm)
|
||||||||||
|
公称通径
|
结构长度 （标准值）
|
外形尺寸 （参考值）
|
连接尺寸 （标准值）
|
参考重量（kg）
|
||||||
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
||||
|
6"
|
150
|
76
|
175
|
545
|
270
|
216
|
M20
|
12-22
|
29
|
|
|
8"
|
200
|
89
|
210
|
615
|
330
|
270
|
M24
|
12-26
|
38
|
|
|
10"
|
250
|
114
|
250
|
695
|
387
|
324
|
M27
|
16-29
|
58
|
|
|
12"
|
300
|
114
|
285
|
830
|
451
|
381
|
M30
|
16-32
|
81
|
|
|
14"
|
350
|
127
|
320
|
900
|
514
|
413
|
M30
|
20-32
|
119
|
|
|
16"
|
400
|
140
|
355
|
980
|
591
|
470
|
M33
|
24-35
|
149
|
|
|
18"
|
450
|
152
|
380
|
1030
|
628
|
533
|
M33
|
24-35
|
198
|
|
|
20"
|
500
|
152
|
415
|
1110
|
686
|
584
|
M33
|
24-35
|
215
|
|
|
24"
|
600
|
178
|
475
|
1305
|
813
|
692
|
M39
|
24-41
|
436
|
|
|
30"
|
750
|
229
|
580
|
1525
|
997
|
857
|
M45
|
28-49
|
528
|
|
|
36"
|
900
|
241
|
680
|
1765
|
1168
|
1022
|
M50
|
32-52
|
843
|
|
订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
如有不明，请您咨询！我公司工作人员会尽力为您解决问题！
美国（VTON）威盾阀门中国代理商欢迎您的咨询与订购！
北京全胜辉阀门有限公司---是您不错的选择哦！
