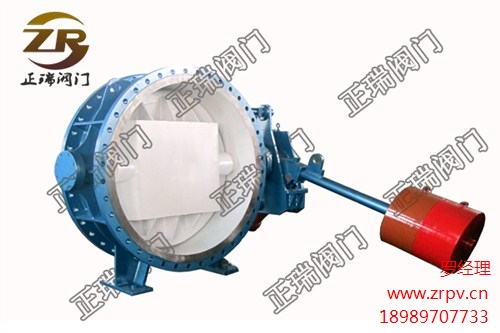

本产品为重锤式液压控制蝶阀，液控蝶阀开启采用液压驱动，油压13-16MPa，减少了接力器的体积，开启过程中，同时将重锤举起，利用举起的重锤蓄能关闭，取消蓄能罐，开启后锁定自动投入，液压系统自动保压，重锤不下掉，阀瓣不抖动。关闭时不需动力油源，自动解除锁定销、按预定的程序关闭，简单可靠，大大简化了液压系统。采用双偏心/三偏心阀板，水平安装的阀轴在管道中心线上抬高一定距离，使阀板下半部迎水面积大于上半部，能利用动水力的作用帮助阀门关闭以减小重锤的重量，将结构简单、体积小的油压装置、蝴蝶阀控制柜、电气自动控制箱、接力器、控制油管很紧凑的与阀门集聚在一起，不需用户另外配置。该阀能实现就地控制、远方控制及联动控制，可满足“无人值班，少人值守”的要求，是一种理想的新型管路控制设备。
主要技术参数
1 基本参数
|
公称通径 DN mm |
公称压力 PN Mpa |
试验压力 Mpa |
连接型式 |
适用温度 |
适用介质 |
|
|
水压试验 |
漏水试验 |
|||||
|
300～5000 |
0.25～2.5 |
1.5×Homax 或1.5×PN |
Hmax或1.1×PN |
双法兰 |
≤80℃ |
水、泥沙水等 |
|
注：1、1MPA=10.2Kgf/cm²。2、Homax为比较大升压。3、Hmax为电站比较高静水头。 |
||||||
2 特殊参数
|
公称通径 (mm) |
300≤DN<900 |
900≤DN≤2400 |
2500≤DN≤3900 |
4000≤DN≤5000 |
|
开阀时间(s)（可调） |
20～60 |
30～60 |
50～120 |
120～240 |
|
关阀时间(s)（可调） |
20～60 |
45～120 |
60～150 |
60～180 |
|
液压系统比较高压力(Mpa) |
6.3或16.0(注1) |
16.0 |
16.0 |
16.0 |
|
液压系统保压压力(Mpa) |
11~14 |
11~14 |
11~14 |
11~14 |
主要结构说明及系统说明
蝶阀的机械系统主要由驱动机构、阀体、蝶板(或称阀板、活门)、阀轴、轴封部件、阀轴定位部件和锁定油缸等部件组成。
该阀做成双偏心形式，其一偏心是将阀轴与阀体密封中心偏移一定距离，使互不干涉；二偏心是阀板(阀轴)中心上抬管道中心线一定距离，使在关阀过程中，下半部迎水面积大于上半部，帮助阀门的关闭，减小重锤。驱动机构由固定在阀轴上的连接头、重锤、内外墙板和夹在两墙板中间用于驱动阀轴回转的液压油缸组成。驱动机构通过阀轴带动蝶板在90°范围内转动，由蝶板上实芯橡胶密封圈或金属密封圈与阀体上的不锈钢密封座接触形成密封。摆动油缸在蝶阀开启过程中作工作油缸，在蝶阀关闭过程中作液力制动器，用以控制关阀速度。驱动机构采用液压传动和控制，开阀力矩大，并使开、关阀程序调定易于实现，采用举起的重锤提供关阀动力，并装有自动保压蓄能装置，进行自动保压，并提供关阀时解除锁定销的动力，确保蝶阀运行安全可靠。驱动机构的所有动作均由蝶阀电控箱和液压控制箱控制。在阀门全开后，锁定油缸中的锁定销自动弹出，锁定重锤杆和碟板，保证碟板在全开后不抖动。摆动油缸、锁定油缸与液压控制箱之间采用高压胶管软连接。
通过轴封部件与阀轴形成密封，确保管道中的介质不外漏，阀轴的位置通过阀轴定位部件调定，保证阀轴及蝶板位置固定，轴向不窜动。
