上海导波型雷达物位计误差-接线-知名厂家 物位供

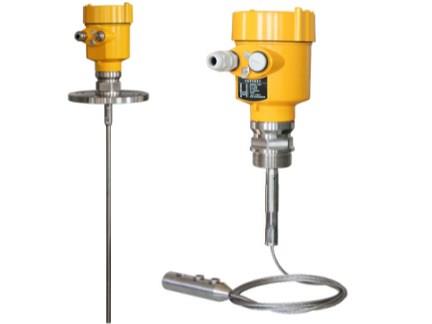

产品型号：WWGD-5系列脉冲型雷达物位计
一、概述
WWGW-5系列导波雷达物位计运用先进的雷达测量技术，以其优良的性能。尤其是在槽罐中有搅拌、温度高、蒸汽大，介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其优异的性能，在工业生产中发挥着越来越重要的作用。
二、工作原理
WWGW-5系列导波雷达物位计的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。导波雷达物位计可以适用于各种复杂工况。多种过程连接方式及探测组件的型式，使得该系列导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。
三、技术参数
量程：缆：30m 棒：6m
测量精度：±10mm
过程连接：G1-1/2" A/G2A/1-1/2"NPT
探测组件材料：不锈钢316L/PTFE
钢缆直径：Φ4mm Φ8mm
过程温度：-40~+150℃
过程压力：-1.0~40bar
信号输出：两线制4~20mA/HART
供电：18~35VDC
防爆：EX ia II C T3~T6 或 EX ia II B T3~T6
