种类： | 振动 |
|---|---|
材料： | 陶瓷 |
材料物理性质： | 半导体 |
材料晶体结构： | 单晶 |
制作工艺： | 集成 |
输出信号： | 开关型 |
防护等级： | IP68 |
线性度： | 0.5%（%F.S.） |
迟滞： | 0.5%（%F.S.） |
重复性： | 0.5%（%F.S.） |
灵敏度： | 120db |
漂移： | 1% |
分辨率： | 1mm |
包装： | 200*200 |
产地： | 福州 |
外形尺寸： | 200*200 |
重量： | 1 |
品牌： | 大禹 |
型号： | DY-ZZCG |
加工定制： | 是 |

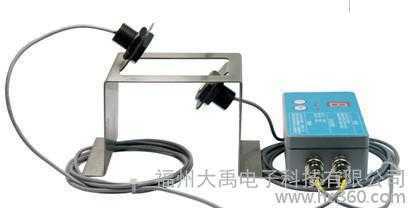

产品名称：超声波双张测量传感器
产品型号：DY-ZZCG
运用领域：
实现功能：判断打印机是否会卡纸
产品说明：
1. 产品描述使用超声波技术的单双张检测传感器，主要用于监视多层纸张以及塑料和金属薄膜。为了识别两张或者两张以上的薄片无意中粘在一起。每一层都与储存的参考值进行比较并相应地被指示为单层或双层，并且可以手动校正存储值。主要用于检测单双张的单张通过和双张报警功能，且不受被检物体的振动,材质,颜色的限制，广泛应用于造纸,冲压,方便面投包机等行业。
超声波技术的单双张检测传感器，特别研制的超声波换能器和独创性的电子电路，可以应用于广泛的材料厚度、透明胶片、薄金属片等双张重叠的精确检测。该超声波系统是光电双张检测仪没有办法比拟的，因为它不依赖于材料的颜色。
超声波技术的单双张检测传感器相对于传统的机械或者光学单双张控制不需要设置就可以适应各种薄片材料，如电位器或者探头等调整的方法都是多余的。
2. 产品特点包含一个信号处理器和两个超声波传感器(发射器和接收器)；
可靠检测多层纸张、塑料板或金属箔,感应范围40-80mm；
测量材料范围从20g/m2的纸张到400g/m2的卡片；
测量速度：15ms检测一次
超声波传感器外形安装尺寸：M18*1.5的螺纹
分辨率:3种信号(空气,单张,双张戓多张)输出，可进行多种应用。
3. 产品原理一个高频超声波发射器在薄片的下面发射超声波束。声波引起薄板振动，而这也就会在薄板的另一面反过来产生一个非常小的声波。这个小声波被超声波接收器接收。如果是两张，一张在另一张上面，信号变的更加微弱，以至于基本不能到达接收器。
4. 主要技术指标供电电压： DC 24V±15%
工作温度: 探头 -20～70℃
仪表 -20～60℃
存储温度： -40～80℃
工作区域： 20g/m2的纸张到400g/m2的卡片
100g/㎡的纸张到1000g/㎡的单层纸板
LED显示：显示纸张状态0、1、2
外壳材料：金属
传感器: 塑料（防腐介质请选用特规材料）
DY-ZZCG-2PN-5V型:
模拟显示：
缺纸：PNP输出低电平0V, NPN输出高电平5V；绿灯亮
单张：输出PNP信号,常开（PNP输出为高电平5V，NPN输出为高电平5V）；黄灯亮
两张或者多张：输出NPN信号，常开（NPN输出为低电平0V，PNP输出为低电平0V）；红灯亮
DY-ZZCG-2PN-24V型:
模拟显示：
缺纸：PNP输出低电平0V, NPN输出高电平24V；绿灯亮
单张：输出PNP信号,常开（PNP输出为高电平24V，NPN输出为高电平24V）；黄灯亮
两张或者多张：输出NPN信号，常开（NPN输出为低电平0V，PNP输出为低电平0V）；红灯亮
DY-ZZCG-R型:
模拟显示：
缺纸：继电器1常开，继电器2常开
单张：继电器1闭合，继电器2常开
两张或者多张：继电器1常开，继电器2闭合
DY-ZZCG-2PN-5V型: DY-ZZCG-2PN-24V型: DY-ZZCG-R型:
类型 | 尺寸（长宽高）：mm | 重量：g |
单双张检测传感器 | 110*64*38 | 295g |
包装后 | 230*120*180 | 625g |
检测方式:接触式/非接触式
| 机械+电触点式 | 机械+光电传感器式 | 气吸式 | 光电式 | 电容式 | 超声波式 | |
| 纸张定量要求 | ＞60g/㎡ | ＞40g/㎡ | ＞60g/㎡ | ＞28-170g/㎡ | ＞120g/㎡ | ＞20g/㎡ |
| 纸张平滑度要求 | 无 | 无 | 有 | 无 | 无 | 无 |
| 纸张白度及图文要求 | 无 | 无 | 无 | 有 | 无 | 无 |
| 金属材料适用性 | 可以 | 可以 | 可以 | 不行 | 不行 | 可以 |
| 非金属材料适用性 | 可以 | 可以 | 可以 | 不行 | 可以 | 可以 |
产品原理
一个高频超声波发射器在空气中发射超声波束。如果没有物体通过，该声波通过空气被超声波接收器接收，接收到的信号很强。如果有物体通过，该声波引起物体振动，而这也就会在物体的另一面反过来产生一个非常小的声波。这个小声波被超声波接收器接收，接收到的信号比较弱。超声波信号处理器通过比较接收到的信号和存储值，然后判断是否有物体通过。
产品特点
1> 包含一个信号处理器和两个超声波传感器(发射器和接收器)； 2> 可靠检测各种工业产品,感应距离范围40-120mm 3> 测量材料直径范围为5mm~120mm的产品 4> 计数速度：0.01s/个~80s/个； 5> 超声波传感器外形安装尺寸：M18*1.5的螺纹；。
资质证书
超声波技术的单双张检测传感器可以垂直于纸张安装，在检测普通纸张和薄膜时，纸张的摆动不会影响系统的功能。
对于薄金属片和更厚的塑料胶片（例如：信用卡），建议系统倾斜27°安装检测。
对于特殊类型较厚纸张，系统应倾斜27°～30°安装。
6.接线方式DY-ZZCG-2PN-5V型:
白色：PNP+ 黄色：PNP-
绿色：NPN+ 黄色：NPN-
红色：24VDC+ 黑色：24VDC-
DY-ZZCG-2PN-24V型:
白色：PNP+ 黄色：PNP-
绿色：NPN+ 黄色：NPN-
红色：24VDC+ 黑色：24VDC-
DY-ZZCG-R型:
继电器1： 蓝色 白色
继电器2： 绿色 黄色
红色：24VDC+ 黑色：24VDC-
7.注意事项A. 黄线可靠接地！！！
B. 发射器和接收器之间的距离为40mm~80mm。安装的时候精确的轴对准(±1°) 非常重要。如果发射器和接收器的轴没有对准，则工作性能会降低。
C. 建议安装距离:60mm(±10mm)。
D. 建议安装角度:27°±1°。
E. DY-ZZCG-2PN-5V型：DY-ZZCG-2PN-24V型：确保上电前信号输出线（白、绿、黄）不短路。
F. 校准：
当出现纸张误测，如单张纸误测双张纸或双张纸误测为单张纸的时候，进行以下操作
DY-ZZCG-2PN-5V型:
DY-ZZCG-2PN-24V型:
1、把一张纸放入两个探头之间，按右边的按键，待三个信号灯闪烁后，放开右边按键；
2、把两张纸放入两个探头之间，按左边按键，待三个信号灯闪烁后，放开左边按键；
DY-ZZCG-R型:
1、把一张纸放入两个探头之间，按右键，待数码管闪烁数字“1”后，放开右边按键；
2、把两张纸放入两个探头之间，按左键，待数码管闪烁数字“2”后，放开左边按键；
G.复位：
DY-ZZCG-2PN-5V型: DY-ZZCG-2PN-24V型:如果产品出现异常状态，可尝试两个按键同时按下，待三个信号灯闪烁后，同时放开两个按键，即进行了产品复位。
DY-ZZCG-R型: 如果产品出现异常状态，可尝试两个按键同时按下，待数码管闪烁数字“0”后，同时放开两个按键，即进行了产品复位。
H.工作区域内没有明显的风流动.
