本特利TK-3E校验仪功能与优点，特色和优点：尺寸小，重量轻，便于携带
通用型的安装借口，可以安装尺寸从5到19mm的涡流探头，无需准备多种转接头。

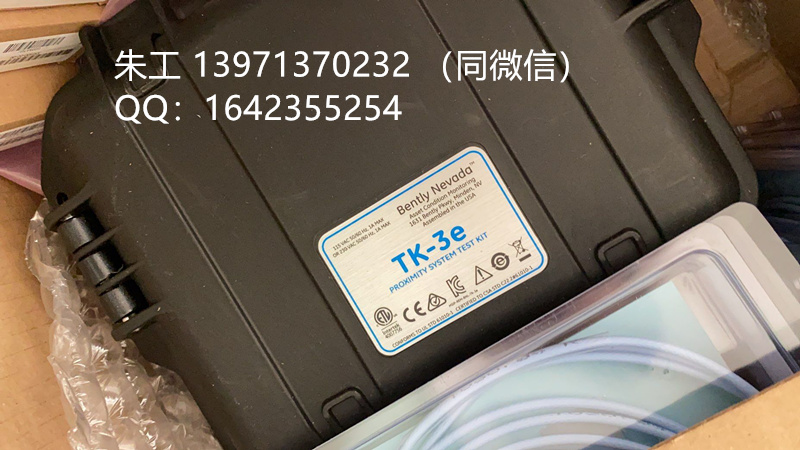

本特利TK-3E电涡流探头系统校验仪，TK-3ProximitySystemTestKit
校验仪为便携式仪表，通常称作“摆频信号发生器”，用于对电涡流探头进行静态和动态校验。静态校验通过附加的千分尺完成；动态校验通过一个模拟动态机械振动的特殊旋转“倾斜圆盘”完成。由于多年来传感器 功能的改进以及性能标准更严格，该系统无法按照API670标准对传感器系统校验提供必需的精度。
TK-3E校准仪模拟轴振动和位移，用以校准监测器 它验证监测器读数装置的工作状态以及电涡流传感器系统的状态。一个正确的校准系统意味着精确的读数和传感器输入。一个纺锤形千分尺用于检查传感器系统和校准位移监测器。与TK-3E一同提供的探头安装接头固定探头，同时被测靶面以被校准的增量向着或远离探头端部运动。前置器的输出由电压计进行记录。
振动监测器使用马达驱动的倾斜圆盘校准。圆盘上面有一个摇臂保持器将电涡流探头固定。通过将保持器和探头调节到适当位置，可以使机械振动大小达到预期值。该机械振动由校准装置中的刻度盘千分尺测量（不需要示波器）。
振动监测器的读数可以与已知的机械振动信号输出（即千分表测出的读数）进行比较。TK-3E测得的机械振动信号范围从50到254μm(2到10mils)峰峰值。
技术规格
输入电源
电气驱动:95-125Vac,50/60Hz,最小1A;190-250Vac,50/60Hz,最小1A
空气驱动:最大90psi(6.2bar)
摆频器范围振动幅值范围:50μm到254μm(2到10mils)峰峰值
最大转速
电气驱动:0到10,000cpm±2,500cpm;动气驱动:0到5,000cpm±1,000cpm
纺锤形千分尺范围:0-25.4mm(0-1000mils)
被测靶面和倾斜圆盘:AISI4140合金钢
物理特性
尺寸:
高度:215mm(8.5in)宽度:184mm(7.25in)
深度:285mm(11.25in)重量:5.9kg(13lb)
订货信息
电气驱动TK-3E177313-AXX-BXX
选项描述
A:单位01英制02公制
B:单位01美式02欧式
