瓦楞纸四色印刷机-西门子（SIEMENS）伺服系统
(前缘送纸+四色滚筒+开槽+模切)
一、 主要技术指标
1、满足最高速度220张/分
2、印刷滚筒控制精度±0.1mm-±0.3mm
3、模切与开槽部控制精度±0.5mm-±1mm

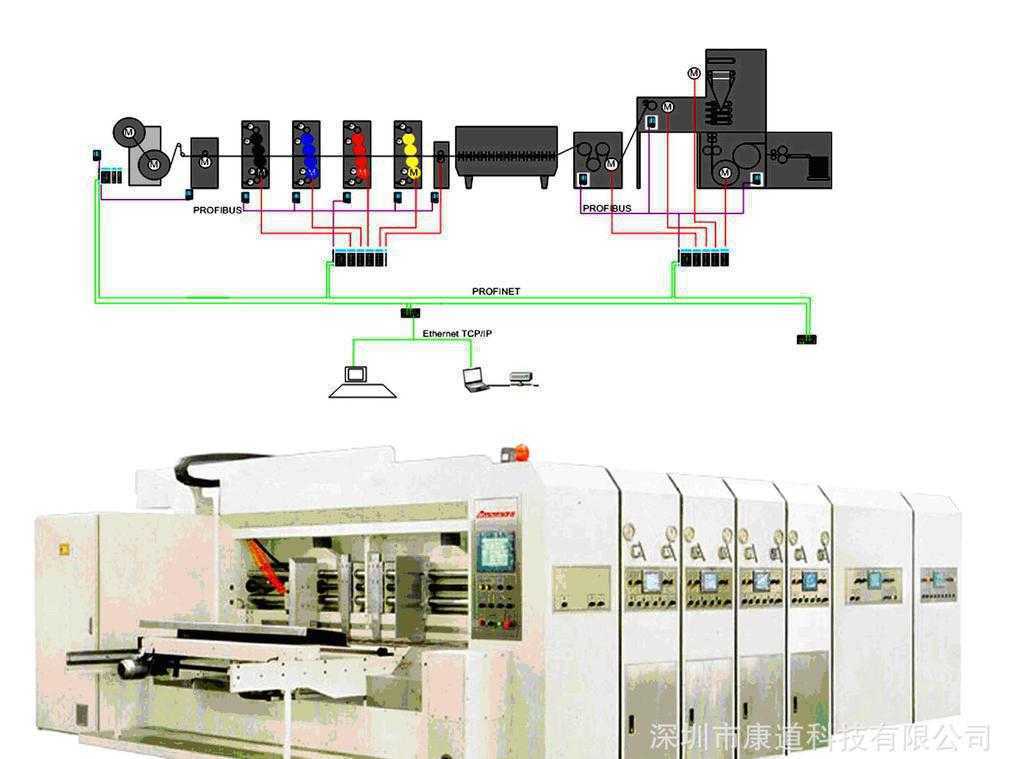

二、 配置方案简述
1、前缘送纸
采用西门子(SIEMENS)三轴伺服系统：
送纸系统为1轴，伺服电机功率8.4KW,伺服电机通过同步齿轮同时分配3或4路动力控制3或4根滚轮输送，采用电子凸轮伺服控制原理，实现位移与速度的同步控制，以保证精确送纸；
起降架为1轴，伺服电机功率为3KW,采用电子凸轮伺服控制原理，实现位移与速度的同步控制，实现瞬间抬起精准接纸；
拉纸杆（筒）为1轴，伺服电机功率为1.1KW，保持拉纸杆（筒）与印刷滚筒速度同步；
根据纸板的尺寸长短或印刷的实际要求，前缘送纸系统可精确实现连续、隔张或单张送纸。
2、印刷滚筒
每个印刷滚筒均为1轴，伺服电机功率均为5KW，四色印刷共4轴（5KW X 4轴）。伺服电机采用直联方式，通过中间联轴器安装在上滚筒或下滚筒的一端，上下滚筒采用齿轮啮合方式传动动力，保持上下印刷滚筒速度一致。
3、开槽部
开槽分前部与后部，分别采用单轴控制，共2轴，每个伺服电机功率为8.4KW。
4、模切部
模切刀辊1轴，模切胶辊1轴，共2轴，每个伺服电机功率为5KW。
