在食品、生化、饮料、啤酒、医药等行业，生产工艺需要高品质的蒸汽，管道蒸汽中含有大量的杂质及冷凝水，一般粗过滤器无法滤除，不锈钢蒸汽过滤器能满足品质要求。
304或316L不锈钢壳体，内外卫生级抛光。

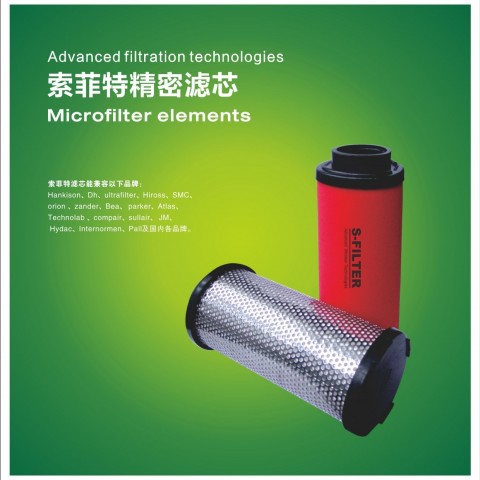

特制不锈钢烧结滤芯、钛滤芯。
滤芯接口：插口、螺口
过滤精度：1~25μ。
接口选择：卡盘、螺口、法兰、焊管。压力根据需要设计。
蒸汽滤芯选择： S-filter、Donaldson、Dh。
索菲特蒸汽过滤器使用说明：
蒸汽流向：从外向内穿过滤芯，请根据壳体上箭头方向安装。
蒸汽过滤器标准配置为手动排水，可选配置为蒸汽疏水阀。
过滤器滤芯可用超声波清洗机清洗再生；也可使用洁净的压缩空气反吹。

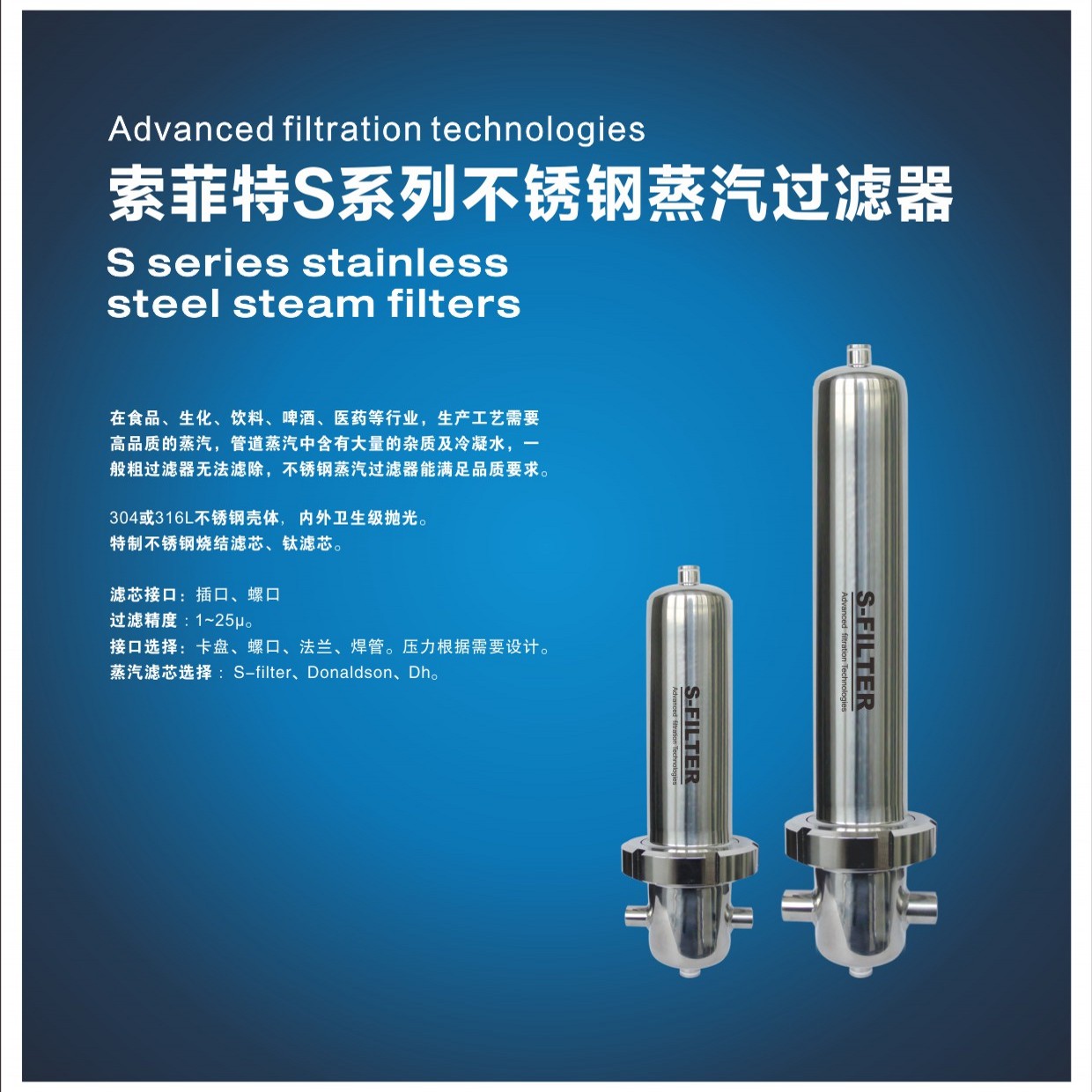

索菲特S系列不锈钢蒸汽过滤器S series stainless steel steam filters
S系列蒸汽过滤器规格表： 1.0Mpa
|
型号 |
口径 |
流量kg/h |
滤芯支数 |
滤芯型号 |
|
SS-15G-20 |
1/2” |
20 |
1 |
6005/* |
|
SS-20G-40 |
3/4” |
40 |
1 |
6005/* |
|
SS-25G-40 |
1” |
40 |
1 |
6005/* |
|
SS-40G-80 |
1-1/2” |
80 |
1 |
6010/* |
|
SS-40G-120 |
1-1/2” |
120 |
1 |
6012/* |
|
SS-40G-160 |
1-1/2” |
160 |
1 |
6020/* |
|
SS-50G-160 |
2” |
160 |
1 |
6020/* |
|
SS-50F-240 |
DN50 |
240 |
1 |
6030/* |
|
SS-65F-360 |
DN65 |
360 |
1 |
9030/* |
|
SS-65F-480 |
DN65 |
480 |
3 |
6020/* |
|
SS-80F-640 |
DN80 |
640 |
3 |
6030/* |
|
SS-100F-960 |
DN100 |
960 |
4 |
6030/* |
|
SS-125F-1200 |
DN125 |
1200 |
5 |
6030/* |
|
SS-150F-1440 |
DN150 |
1440 |
6 |
6030/* |
*代表精度：比如5μ。 更大流量根据实际工况设计。
采用Donaldson P-GS蒸汽滤芯的过滤器尺寸见S系列不锈钢气体过滤器。
过滤精度与蒸汽流量换算表：
|
过滤精度μ |
1 |
2 |
3 |
5 |
10 |
25 |
|
流量系数Q |
0.8 |
1 |
1.4 |
2 |
3 |
5 |
蒸汽压力与蒸汽流量换算表：
|
蒸汽压力bar |
2 |
4 |
7 |
10 |
|
流量系数Q |
1 |
2 |
3 |
4 |
锅炉产汽量与管口对应表
|
锅炉规格T |
0.2 |
0.5 |
1 |
2 |
4 |
6 |
10 |
20 |
|
管径DN |
25 |
40 |
50 |
65 |
100 |
125 |
150 |
200 |
