H series gas microfilters
H型管道气体过滤器的特点：
过滤精度等级：
9级：气水分离器，3μ；
7级：主路过滤器，1μ；
5级：除油过滤器, 0.01μ；
3级：微油过滤器, 0.01μ；
1级：活性炭吸附过滤器, 0.01μ；

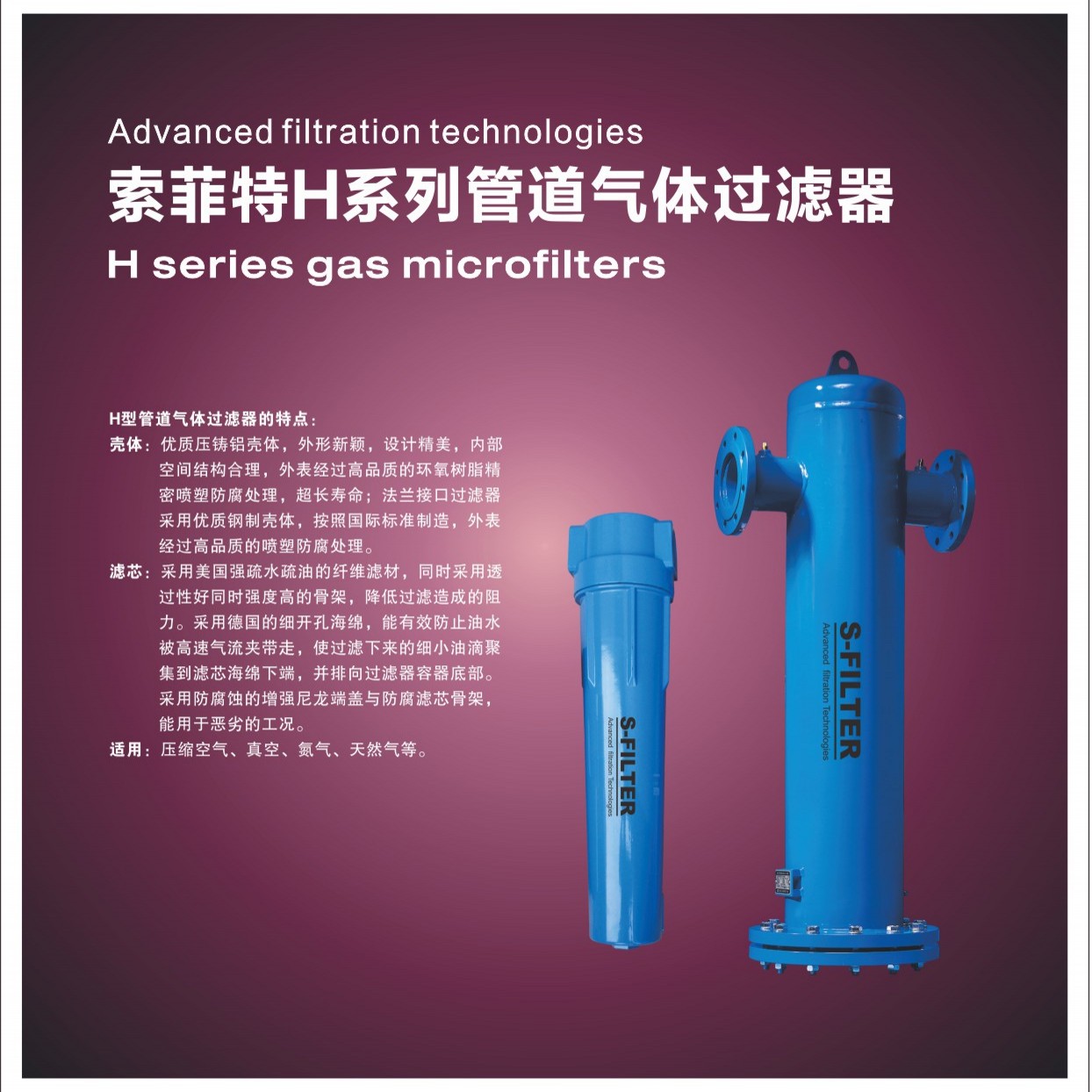

索菲特H系列管道气体过滤器
H series gas microfilters
H系列管道气体过滤器规格表：
|
型号 |
口径 |
流量 |
A |
B |
C |
滤芯数 |
|
H*-1 |
DN15 |
1 |
103 |
20 |
310 |
1 |
|
H*-2 |
DN25 |
2 |
103 |
20 |
310 |
1 |
|
H*-3 |
DN40 |
3 |
123 |
24 |
385 |
1 |
|
H*-5 |
DN40 |
5 |
123 |
24 |
510 |
1 |
|
H*-7 |
DN40 |
7 |
123 |
24 |
510 |
1 |
|
H*-12 |
DN50 |
12 |
136 |
30 |
605 |
1 |
|
H*-15 |
DN65 |
15 |
152 |
36 |
850 |
1 |
|
H*-20 |
DN65 |
20 |
152 |
36 |
950 |
1 |
|
H*-20 |
DN80F |
20 |
380 |
260 |
800 |
1 |
|
H*-25 |
DN80F |
25 |
380 |
260 |
900 |
1 |
|
H*-30 |
DN100F |
30 |
420 |
260 |
900 |
2 |
|
H*-40 |
DN100F |
40 |
420 |
300 |
900 |
2 |
|
H*-50 |
DN100F |
50 |
420 |
300 |
900 |
2 |
|
H*-60 |
DN125F |
60 |
500 |
300 |
900 |
3 |
|
H*-75 |
DN125F |
75 |
500 |
300 |
900 |
3 |
|
H*-80 |
DN150F |
80 |
560 |
350 |
900 |
4 |
|
H*-100 |
DN150F |
100 |
560 |
400 |
900 |
4 |
流量单位:m3/min；更大流量接受订货。
型号中*代表各过滤级别；口径中带F的过滤器为法兰接口。
本系列过滤器最高工作压力1.0Mpa。
可选配件：浮球式自动排水器、压差表。
