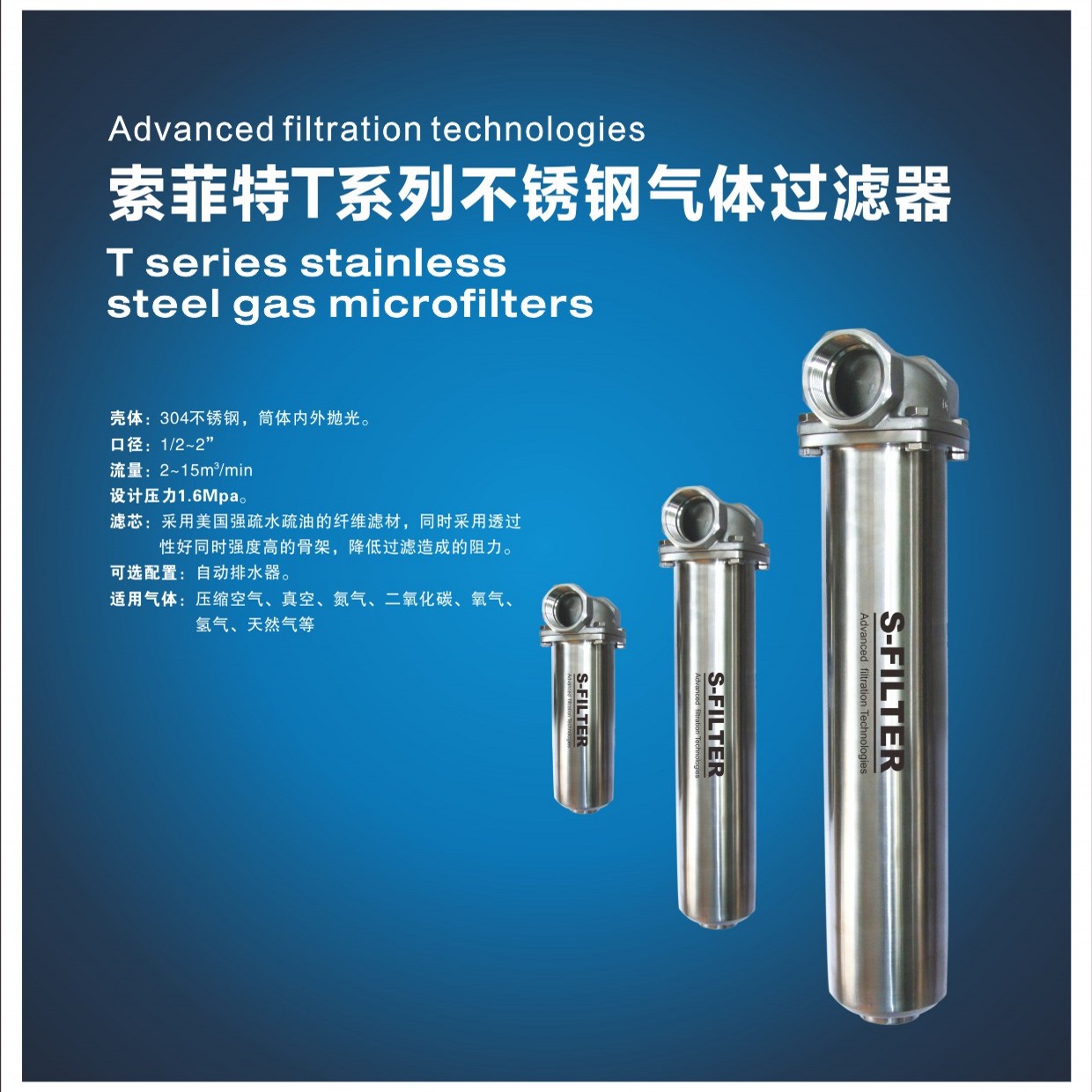

T series stainless steel gas microfilters
过滤等级：
F级：气水分离器；
C级：油水分离器，3μ；
T级：除油过滤器，1μ；
A级：微油过滤器， 0.01μ；
H级：吸附过滤器，0.01μ；
索菲特T系列不锈钢气体过滤器T series stainless steel gas microfilters
T系列不锈钢气体过滤器规格表
|
型号 |
口径 |
流量 |
A |
B |
C |
滤芯型号 |
|
TG*-2 |
1” |
2 |
100 |
20 |
320 |
ETG*-2 |
|
TG*-4 |
1.5” |
4 |
122 |
27 |
380 |
ETG*-4 |
|
TG*-6 |
1.5” |
6 |
122 |
27 |
500 |
ETG*-6 |
|
TG*-10 |
2” |
10 |
168 |
30 |
650 |
ETG*-10 |
|
TG*-15 |
2” |
15 |
168 |
30 |
850 |
ETG*-15 |
流量单位：m3/min。真空过滤的选型以管径做依据。
*代表过滤等级：F级：气水分离器； C级油水分离器，3μ； T级除油过滤器，1μ；
A级微油过滤器， 0.01μ； H级吸附过滤器，0.01μ。
不同压力下，过滤器处理气量会有不同，请参考以下表格：
|
入气压力bar |
1 |
3 |
5 |
7 |
9 |
|
气量换算系数Q |
0.3 |
0.5 |
0.8 |
1 |
1.2 |
