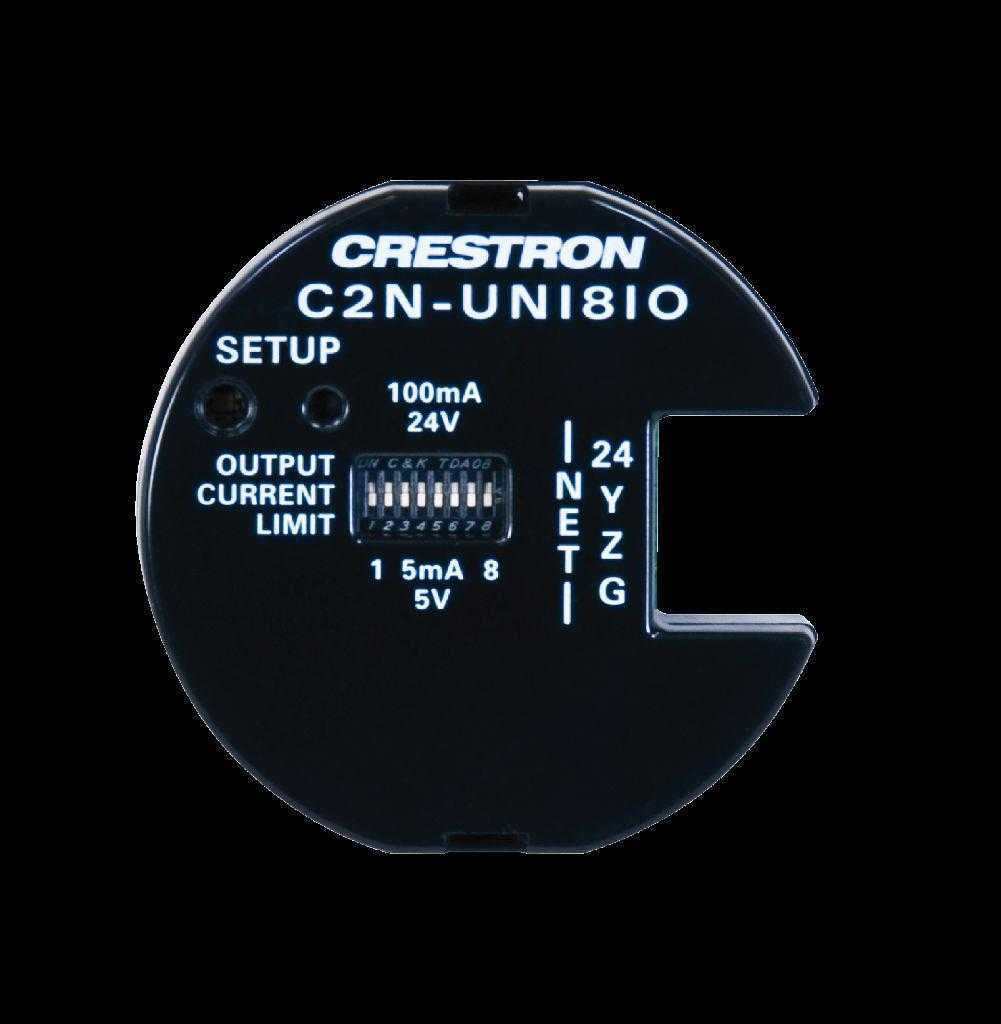

C2N-UNI8IO通用面板接口
C2N-UNI8IO是一个能使第三方面板直接连接到快思聪网络上的简洁接口。 小巧的轮廓设计使得 C2N-UNI8IO 能直接安装在55mm的欧洲电子盒或其他合适的盒子里。它支持8个按钮和指示灯, 该通用面板接口能用在很多应用程序上，包括家庭和办公室等注重风格款式的地方，或者电影院和法庭等一些需要简单用户接口的地方
因为它支持触点闭合输入，所以C2N-UNI8IO几乎可以将任何按钮或开关转换成一个Cresnet装置。简单的低压总线使Cresnet在布线上可以智能选择，这种允许链式连接的设备迎合了现在和将来的需求。简单的添加一个门传感器到系统上，就能提供进门或出门的指示，或者通过触发语音系统来把门铃传到下一个级别。
它有多个输入接口,8路低压输出能够驱动LED,继电器,灯。C2N-UNI8IO通过改变光强度和闪烁模式表现状态反馈。就像快思聪面板显示哪个源被选中或者什么照明场景已被选中。通用面板接口适用于任何面板。
> 转换第三方面板接口到Cresnet设备
> 低调的设计符合55毫米的欧洲电器盒
> 支持8按键和指示灯
> 驱动器多达8 个LED的反馈
规格说明
连接器
NET: (1) 4-针3.5mm 可拆式接线端子; Cresnet控制端口
输入: (1) 10-针 0.1” IDC 连接头, 包括(10) 单芯 22 AWG 3”飞行引线
输入包含 (2) 接地和(8) 数字输入GND);
输出: (1) 10-针 0.1” IDC 连接头, 包括(10) 单芯 22 AWG 3”飞行引线
输入包含 (2) 接地和(8) 数字输入GND);
注: 24V 连接器接快思聪直通电源
评级
数字输入: (8) 输入额定是 0-24 V 直流, 包括 10K 欧
逻辑低阈值:1 V ；逻辑高阀值: 3.7 Volts
数字输出: (8) 额定输出电流 100mA ， 24VDC, 最大500mA
(8个输出组合), 不在“当前界限”模式
最大电力负荷: 1A 24V直流或 40mA 5V直流
控制指示灯
SETUP: (1) 红灯和 (1) 微型按钮, 设置ID
输出电流限制: (1) 8-方位 DIP 开关, 限制每路输出电阻有1K欧姆，
使用LED时限制每路输出 5mA @ 5V直流
注: 当在“界限限制”模式,确保不超过上述水平
.
电源需求
总线用电: 0.5 Watts (0.02 Amps @ 24 Volts 直流)
并不包括灯泡,或其他设备的功率消耗.
环境
温度: 32° to 104°F (0° to 40°C)
湿度: 10% to 95% RH (不凝结时)
规格大小
高: 2.06 in (52.3 mm)
宽: 2.05 in (51.9 mm)
厚: 0.68 in (17.3 mm)
重量
0.815 oz (23.1 g)
有效模块
C2N-UNI8IO: 通用面板接口
注:
1. 实际的负载能力依赖于 系统中可使用的总线电源的数量。
