质保时间： | 2013-03-29 |
|---|---|
产品用途： | 建筑垂直运输 |
品牌： | 腾达 |
型号： | QTZ40/TC4708 |
泰州市腾达建筑工程机械有限公司，主要产品有腾达各式塔吊：QTZ250(7021) QTZ125（TC6020）、QTZ80（TC5613）、QTZ63（TC5013）、QTZ40（TC4210、4708）等系列塔式起重机，SMD系列、SC系列施工升降机。公司现有员工1000余名，各类专业技术人员60多人，各种生产设备百余台件，年产值3.2亿元。公司依托大专院校，科研院所的技术支持，技术力量雄厚，生产、检测手段齐全。
本公司生产的塔式起重机，具有性能稳定可靠，生产效率高等特点，尤其采用双回转机构，太空仓驾驶室配备空调，人性化操纵设计，多项技术指标和机构配置创全国同行第一，最高的性价比，良好的质量和优质诚信的服务，深受用户的欢迎，本厂的“泰州腾达”品牌系江苏省“名牌产品”，在全国享有较高的知名度，产品畅销江苏、上海、浙江、北京、内蒙、江西、新疆、湖南、广州等，出口到苏联、越南、印度、南非等。
公司生产的系列施工升降机具有技术性能先进、维护保养方便、造型美观、拆装方便，安全可靠、运行平稳、乘载方便舒适、适用性强、用途广泛等特点，是施工建设最理想的垂直运输设备。
公司通过了ISO9001：2000质量体系认证，产品质量稳定，先后获得：“江苏省质量计量信得过单位（品牌）”，“江苏市场用户满意商品”等荣誉，连续八年被评为“重合同、守信用企业”，产品和服务深受用户欢迎，公司各项经济技术指标持续发展提高，在江苏同行业中名列前茅，成为泰州市地方的新兴企业。目前年销售３.5亿出口2500万！

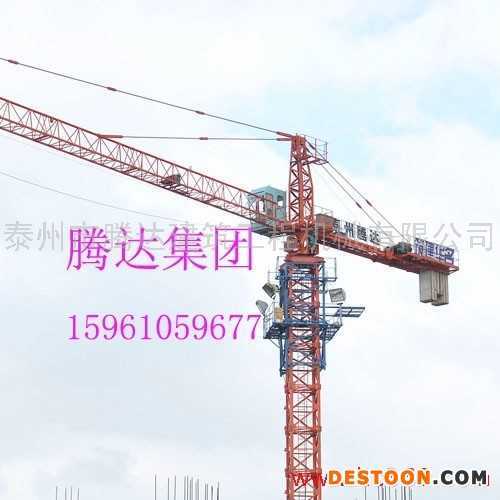

QTZ40-1塔式起重机是由泰州腾达建筑工程机械有限公司开发研制的新型起重机械，试机为水平臂架，小车变幅上回转自升式塔机，起重机具有固定、附着等多种功能，该机独立式起升高度为31.5米，附着式起升高度为110米，适用于28层以下的高层写字楼、居民住宅、高层民用建筑，以及高塔形建筑物的施工，其臂长可达47米，额定起重力矩400KN.M，最大起重量为4吨，作业覆盖面广，工作效率高，起升机构采用远极比三速电机驱动，通过滑轮变换倍率、可获得六种工作速度，最高速度可达到70米/分，最慢速度5米/分，从而实现轻载高速，重载低速，以及理想的空钩速度和重物的慢就位，回转机构采用两个行星减速器驱动，结构紧凑，传动比大，起升制动平稳。
塔式起重机的自升加节采用液压顶升，使塔身能随着建筑物的升高而平稳地升高，塔机的起重性能在各种高度下保持不变。司机室设在塔机的上部，视野开阔，装有冷暖空调，操作舒适方便！
塔机设有各种安全保护装置，包括：起重力矩限制器，最大起重量限制器，起升高度限位器，回转与变幅限位器及小车的防断绳、防坠落保险，起重滑轮均采用高强铸型尼龙材料延长了钢丝绳的使用寿命，从而保证了塔机安全可靠的运行。塔机总装机容量为22KW，电气与操纵系统采用传统的电力拖动原理，可靠程度高，以便于掌握和维护。
QTZ40-1塔式起重机性能可靠，参数先进，造型美观，以经济适用为其突出特点，其设备投资远低于大型塔机，给用户提供了性能优越，经济实惠的新型机种。
| 项 目 | 单 位 | 倍 率 | ||||||||
| α=2 | α=4 | |||||||||
| 额定起重力矩 | KN.m | 400 | ||||||||
| 最大起重量 | t | 2 | 4 | |||||||
| 工作幅度 | m | 3 – 47 | ||||||||
| 最大幅度起重量 | t | 0.8 | ||||||||
| 最大起重量幅度 | m | 21 | 11 | |||||||
| 起升高度 | 独立式 | m | 30 | |||||||
| 附着式 | 110 | 60 | ||||||||
| 整机外形尺寸 | 底 架 | m | 6.0×6.0 | |||||||
| 整机高度 | 独立式 | 31.5 | ||||||||
| 附着式 | 115.5 | |||||||||
| 起重臂端头至回转中心 | 48 | |||||||||
| 平衡臂尾部至回转中心 | 12.816 | |||||||||
| 整机自重 | 独立式 | t | 23.05 | |||||||
| 附着式 | t | 44.8 | ||||||||
| 配 重 | t | 9.0 | ||||||||
| 标准节 | 1.4X1.4X2M | 主弦钢 | ∠140140X14 | |||||||
| 其它 | 电机总功率 | kW | 24.52 | |||||||
| 最大安装高度工作风级 | 级 | ≤6 | ||||||||
| 允许工作温度 | 0C | -20～40 | ||||||||
配套机构明细表
| 机构载荷率 | 起升机构 | JC 40% | ||
| 回转机构 | ||||
| 变幅机构 | JC 25% | |||
| 起 升 机 构 | 最大起升高度 | 31.5/110 | ||
| 钢丝绳 | 规 格 | m | 6×37-13-1850-I-甲镀右交 | |
| 单绳最大牵引力 | N | 15000 | ||
| 最大线速度（第二层） | 113/74.4/17.8 | |||
| 卷 筒 | 转 速 | r/min | 115.5/75.9/18.2 | |
| 容绳量 | m | 220 | ||
| 电动机 | 规 格 | YZTD250M2-4/6/24 | ||
| 功 率 | kW | 15/15/4 | ||
| 转 速 | r/min | 1460/960/230 | ||
| 制动器 | 规 格 | YWZ-300/45 | ||
| 制动力 | N | 450 | ||
| 减速箱总传动比 | 12.64 | |||
| 回 转 机 构 | 电动机 | 型 号 | YD132S-4/6 | |
| 功 率 | kW | 2*2.2KW | ||
| 转 速 | r/min | 920 | ||
| 减速机 | 型 号 | XX-80.180 | ||
| 速 比 | 180 | |||
| 液力偶合器 | YOX250 | |||
| 输出端齿轮参数 | 模 数 | m | 10 | |
| 齿 数 | z | 13 | ||
| 变位系数 | x | +0.5 | ||
| 回转支承 | 单排球式回转支承 | 型 号 | 1120.32 | |
| 变位系数 | x | -0.5 | ||
| 模 数 | m | 10 | ||
| 齿 数 | z | 129 | ||
| 顶升机构 | 电动机 | 功 率 | kW | 4 |
| 液压泵站 | 型 号 | CB306 | ||
| 工作压力 | Mpa | 20 | ||
| 顶升油缸 | 型 号 | |||
| 最大顶升力 | 24.6 | |||
| 顶升速度 | 0.4 | |||
| 变幅机构 | 电动机 | 型 号 | YDEZ100L2-4/6 | |
| 功 率 | kW | 2.2/1.5 | ||
| 钢绳速度 | 低 速 | m/min | 22 | |
| 高 速 | 33 | |||
| 减速器 | 型 号 | WCJ120 | ||
| 传动比 | 39 | |||
| 钢丝绳 |
| 6×19-6.2-1550-甲镀右交 | ||
可以加工各式塔式起重机的标准件
批发说明可以加工各式塔式起重机的标准件
