质保时间： | 2013-02-05 |
|---|---|
产品用途： | 工业与民用建筑 |
品牌： | 江苏腾达 |
型号： | QTZ80/TC5610 |
由于塔式起重机钢材使用量较大,不同时期价格有相应调整!
| 产品型号 | QTZ63基本型 | QTZ63-1 |
| 机构工作级别 | 起升机构 | M5 |
| 回转机构 | M4 | |
| 牵引机构 | M4 | |
| 起升高度M | 倍率 支腿固定式 | 底架固定式 附着式 |
| α=2 40.5 | 40.8 141.3 | |
| α=4 40.5 | 40.8 70.6 | |
| 工作幅度 | 最大工作幅度 | 50 56 |
| 最小工作幅度 | 2.5 | |
| 最大起重量T | 6 | |
| 起升机构---倍率 | α=2 | α=4 |
| 起升机构---速度M/MIN | 80 40 8.88 | 40 20 4.44 |
| 起升机构---起重量T | 1.5 3 3 | 3 6 6 |
| 起升机构---功率KW | 24/24/5.4 | |
| 牵引机构 | 速度M/MIN | 48/24 |
| 功率KW | 3.3/2.2 | |
| 回转机构 | 速度R/MIN | 0~0.6 |
| 功率KW | 2.2×2 | |
| 顶升机构 | 工作压力MPA | 25（推荐值） |
| 速度M/MIN | 0.56（推荐值） | |
| 功率KW | 7.5（推荐值） | |
| 总功率 | 32.8（不包括顶升机构） | |
| 平衡重T | 44 50 56 | |
| 12 13.5 14.1 | ||
| 工作温度ºC | -20~+40 |
起重机四大机构各项参数
----QSZ680起升机构各项参数
| 最大牵引力 | N | 18333 | |
| 钢丝绳 | 规格 | 35×7-12.5-1770或6T29Fi+IWR-12.5-1770 | |
| 最大线速度 | M/MIN | 160 | |
| 卷筒 | 容绳量 | M | 300（缠绕层数≤4） |
| 电机 | 型号 | YZD225L2-4/8/32 | |
| 功率 | KW | 24/24/5.4 | |
| 转速 | R/MIN | 1380/700/150 | |
| 制动器 | 型号 | YXZ3-315/45-16 | |
| 制动力矩 | N.M | 630 | |
| 减速机速比 | 15.6 |
----BE33B牵引机构各项参数
| 最大牵引力 | N | 5640/4230 | |
| 钢丝绳 | 规格 | 6×19-7.7-1550-II-右交 | |
| 最大线速度 | M/MIN | 42/21 | |
| 44M臂 | 钢丝绳I-------------------96 | 钢丝绳II-------------------58 | |
| 50M臂 | 钢丝绳I-------------------108 | 钢丝绳II-------------------64 | |
| 56M臂 | 钢丝绳I-------------------120 | 钢丝绳II-------------------70 | |
| 卷筒 | 转速 | R/MIN | 32.72/16.36 |
| 电动机 | 型号 | YDEJ132S-4/8 | |
| 功率 | KW | 3.3/2.2 | |
| 转速 | R/MIN | 1440/720 | |
| 减速机 | 速比 | 43 |
----HPW55A回转机构各项参数
| 电动机 | 型号 | YZR132M1-6 | |
| 功率 | KW | 3.7*2 | |
| 转速 | R/MIN | 960 | |
| 制动器 | 型号 | XX4-100.195 | |
| 传动比 | 195 | ||
| 输出转矩 | N.M | 10000 | |
| 输出端齿轮参数 | 模板 | M | 12 |
| 齿数 | Z | 16 | |
| 变位系数 | X | +0.5 | |
| 主机转速 | R/MIN | 0~0.6 | |
| 回转支承 | 011.45.1400 |
----顶升机构各项参数
| 电动机 | 功率 | KW | 7.5 |
| 转速 | R/MIN | 1440 | |
| 液压泵站 | 流量 | 1/MIN | 10.6 |
| 工作压力 | MPA | 25 | |
| 顶升油缸 | 缸/杆直径 | MM | 160/110 |
| 最大顶升力 | T | 45 | |
| 顶升速度 | M/MIN | 0.56 |
塔机主要配套件厂家：
钢 材： 马鞍山钢铁集团
电动机： 江西特种电机集团（江特牌）/山东维坊电机
减速机： 泰兴减速机厂（泰兴牌）
电 器： 进口施耐特电器
钢丝绳： 江阴法尔胜集团
回转支承：徐州罗德艾特公司（德国独资）或马鞍山回转支承有限公司。
液压系统：徐州液压机械厂（上上牌）
以上配套厂家均为全国知名品牌，其中多为上市公司和国际名牌，腾达产品重质量的口碑体现在实际行动上，首先就是从原材料和电器件着手，只要踏进江苏，遍地的“泰州腾达”塔吊和升降机产品，向您诉说着我们的荣誉和影响，99%以上的合格率和一流的品质体现在已经走出厂门的每一台产品，可见这个“99%”，分母之大。
腾达季度都是质量第一，每一个月都是质量月，公司自上而下清楚的认识到“品牌”这个词，不是销售员或者说明书等“叙述”出来的，而是要通过广大的用户在实际购买和使用后，在行业里进行比较从而总结出来的！所谓质量就是信誉，客户才是品牌，一直深深的如”泰州腾达“一样印刻在我们的产品上，使得我们不断为之奋斗而永不停歇！
腾达建筑工程机械有限公司的理念：
R.A.E.C.
R - Respect 尊重自己、尊重他人---------------- -------- 先做人
A - Accountability 说到做到、值得信 ------------------ -后做事
E - Entrepreneurship 创新进取的创业---------------一切源于创新
C - Communication 积极主动的沟通----------------- 一切源于客户
批发说明可以定做各型号塔式起重机的标准件

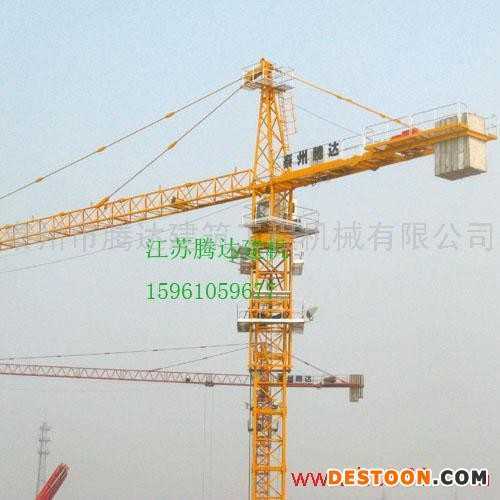

QTZ63(5610)/TC63(5610)塔式起重机是江苏省泰州市腾达建筑工程机械有限公司依据GB/T9462-1999〈塔式起重机技术条件〉设计、制造的一种水平起重臂、小车变幅、上回转自升多用途塔式起重机.
该机的特点有：
1、性能参数及技术指标国内领先，可分为QTZ63基本型（最大工作幅度50M）和QTZ63-1型（最大工作幅度56M），供用户选择。其均可通过起重臂节组合形成44M长起重臂，本型塔机的最大起升设计可达141.3M。
2、该机有地下浇基础固定式，底架固定独立式，外墙附着等工作方式，适合各种不同的施式现场和施工对象。独立式的起升高度为40.5M，底架固定独立式起升高度为40.8M，附着式的起升高度可达141.3M。
3、该塔机速度快，调速性能好，工作平衡可靠。电气控制系统采用专业厂家引进国外先进技术生产的电气元件，故障少，维护简单，工作可靠！
4、整机技术采用国内外成熟的设计：回转选用进口变频器，实现变频无级调速，制动平稳无冲击，就位准确可靠；主要电器采用法国TE公司技术生产的电器元件！
5、TC63/QTZ63(5610)逐渐成为目前大中城市用量最大的塔式起重机,适应范围广泛,使用年限更长,该种机型成为出口的主流机型!欢迎广大朋友的光临选购!
