额定功率： | 7.5KW |
|---|---|
级数： | 单级 |
减速比： | 11 |
类别： | 摆线针轮减速机 |
使用范围： | 化工机械，食品机械，包装机械，环保设备等 |
输入转速： | 1400rpm |
许用扭矩： | 785 |
用途： | 减速机 |
安装形式： | 卧式 |
布局形式： | 同轴式 |
齿面硬度： | 硬齿面 |
齿轮类型： | 针轮减速机 |
输出转速范围： | 127 |
品牌： | 国茂/常武 |

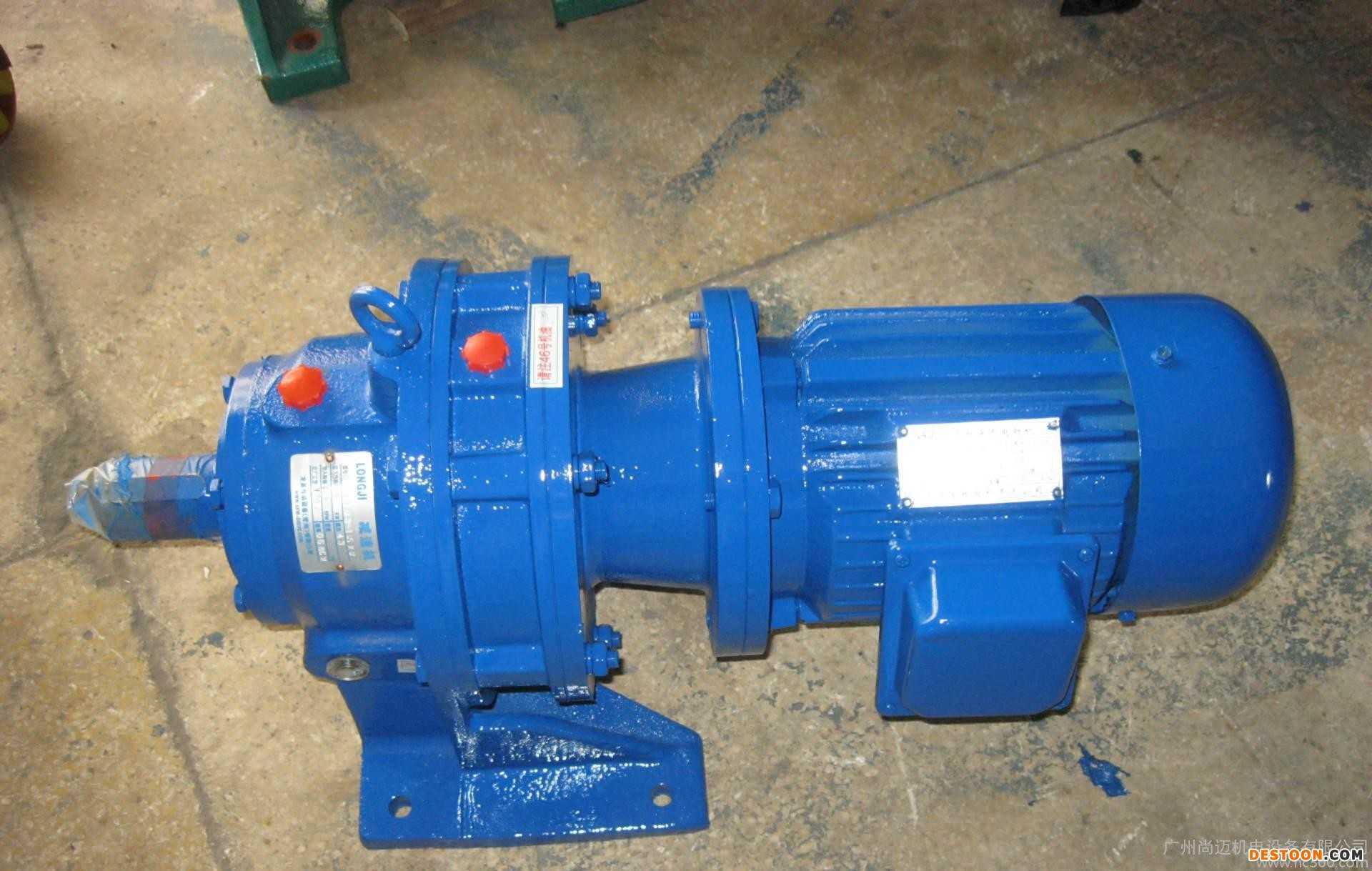

型号： | XWD5-11-7.5KW |
加工定制： | 是 |
选型咨询请联系罗平平小姐，020-39156261 13527723756 QQ：1665842660
一、摆线针轮减速机应用原理及应用领域
摆线针轮减速机由于不仅采用了行星传动原理、输入轴和输出轴在同一轴线上，而且有与电动机直联呈一体的独特之处，因而本机具有结构紧凑，体积小、重量轻的特点。
X系列摆线针轮减速机产品特点及技术规格
行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
二、摆线减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合，速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。
3. 结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少，寿命长。主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。
6. 拆装方便，容易维修。
7. 过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。
三、摆线减速机规格说明
1 机型号:
按传动比分为:一级、二级、三级。
一级有十三种机型：0，1，2，3，4，5，6，7，8，9，10，11，12。
两级有14种机型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
三级有8种机型：420，742，842，853，953，1063，1174，1285。
按结构型式分为：卧式、立式、双轴型、直联型四种。
2、传动比：
一级减速的传动比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
两级减速的传动比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三级减速的传动比有：5841-658530
四、摆线针轮减速机各型号润滑方式及拆卸结构图
五、X、B系列卧式立式减速机外形及安装尺寸
1、单级立式、卧式外形及安装尺寸
2、双级立式、卧式外形及安装尺寸
