刀具数量： | 2.0 |
|---|
控制方式： | 1 |
|---|
控制系统： | 1 |
|---|
用途： | 1 |
|---|
运动方式： | 点位控制 |
|---|
主电机功率： | 1 kw |
|---|
主轴转速范围： | 1 rpm |
|---|
适用行业： | 轻工 |
|---|
布局形式： | 1 |
|---|
加工尺寸范围： | 1 mm |
|---|
品牌： | HanFa |
|---|
型号： | HF350 |
|---|
数控机床分类： | 数控车床 |
|---|
〈br〉

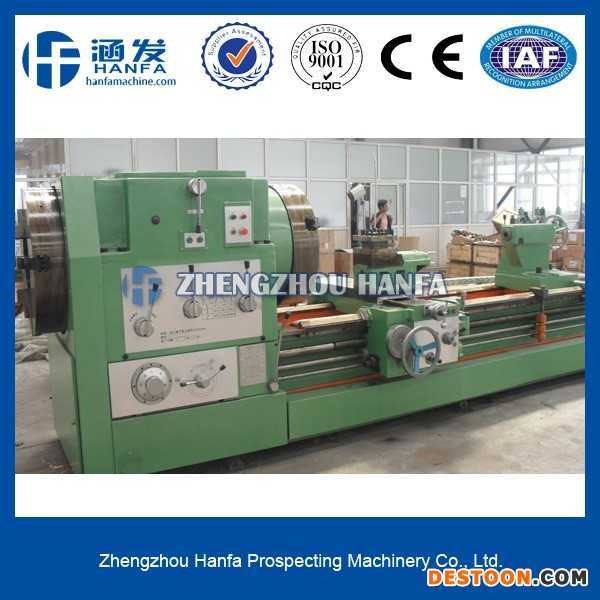

用途 本机床主要用于车削公英制的圆柱、圆锥管螺纹，也可当作普通车床进行外圆，镗孔和内外锥孔的加工，最适宜于管材及配件的加工修理工作。 技术特点 本机床导轨经过超音频淬火，床鞍底部镶贴有耐磨导轨板，导轨经久耐用。 本机采用落地式床身设计，整体刚性好。能对高强度材料进行重载切削。 主轴孔径大，配有前后双电动卡盘。减轻了操作者劳动强度，提高工作效率。 主动的制动及正反转变向是液压控制，刹车灵敏可靠。床头箱内用压力油强制润滑，利于散热。
主要技术参数 SPECIFICATIONS
机床外形尺寸 | 长度 3550mm | 宽度 1900mm | 高度 1630mm | 机床总量（不包括支架） 8200kg | 主要规格 | 加工最大锥度 1:4 | 床身上最大工件回转直径 1000mm | 加工管子直径 114-350mm | 加工一般轴类最大长度 1000-6000mm | 锥度杠最大行程 930mm | 主轴 | 主轴正转转速级数 9 | 正转转速范围 6.6-198r/min | 主轴反转转速级数 3 | 反转转速范围 13.5-200.9r/min | 主轴内孔径 350mm | 进给参数 | | 纵横向进给量种数 各32 | 主轴每转刀架进给量范围 | 横向 0.04-0.72mm 纵向 0.1-1.44mm | 加工公制螺纹种数 24 | 加工英制螺纹螺距 24 | 加工公制螺纹螺距 1-15mm | 加工英制螺纹螺距 1-15t.p.i | 床鞍纵向快速移动速度 4m/min | 溜板箱手轮每转动一格床鞍纵向行程 1mm | 小刀架刻度盘每转动一格刀架行程 0.05mm | 下滑板刻度盘每转一格刀架行程 0.05mm | 主轴中心线到刀架安装基面垂直距离 33mm | 尾座 | 顶尖套筒直径 100mm | 顶尖套筒行程 250mm | 顶尖套筒锥度 莫氏6号 | 尾座横向移动量 ±15mm | 顶尖锥度 莫氏6号 | 动力部分 | 主电机 Y180M-4 18.5KW 1470r/min 380v | 主电机皮带 B1727 | 快速电动机 NY80-4 1.1KW 1350r/min 380v | 夹紧电机 YXZ90-L-4 1.5KW 1400r/min 380v | 齿轮泵 CB-B6 2.5Mpa 1450r/min |
|
内容修改恕不另行通知 Details given herein are subject to alteration without notice
