类型： | 手轮 |
|---|---|
适用机床： | 加工中心 |
产品别名： | 电子手轮 手柄 |
材质： | 塑料 |
手柄高度： | 184（mm） |
售后服务： | 000 |
手轮高度： | 31（mm） |
外径： | 80（mm） |
是否库存： | 是 |
是否批发： | 是 |
规格： | BWGP03-5A |
品牌： | 新宏畅 |
型号： | BWGP03-5A |
一、典型应用：数控机床、数控雕铣机、加工中心

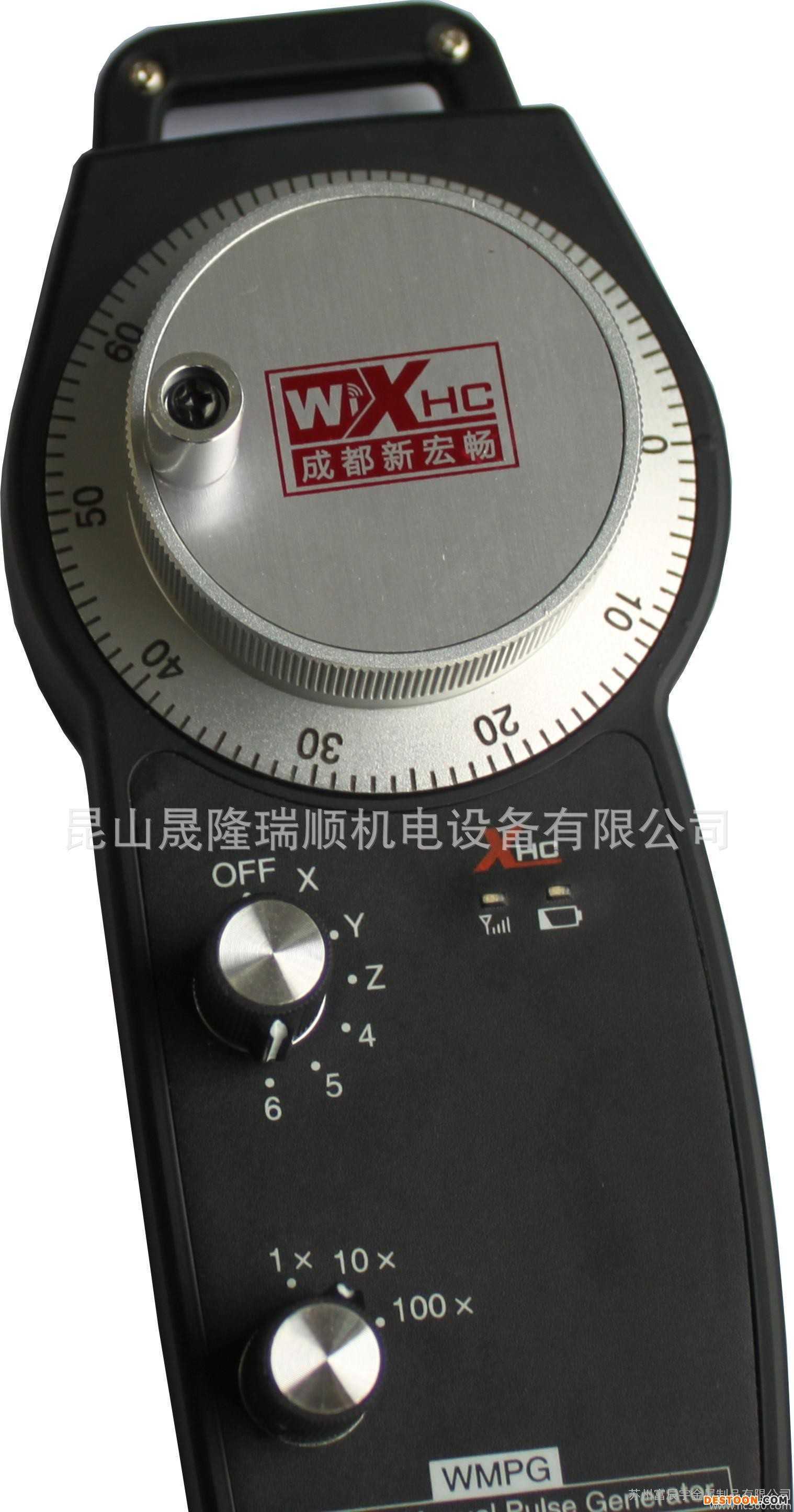

该产品是数控机床上配套使用的手摇脉冲发生器（Manual Pulse Generator），已广泛应用于数控机床、数控车床、数控雕铣机、加工中心等领域。该产品采用无线传输技术，省去了传统的弹簧线连接，减少因电缆引起的设备故障，免去电缆拖动，粘上油等污染，操作更方便。该产品套装包括接收器和无线电子手轮，接收器通过16芯弹簧线与设备连接，电子手轮（手摇脉冲发生器）通过无线传输技术与接收器进行连接通讯。操作者手持手轮，可摆脱弹簧线的连接束缚，自由走动。针对大型龙门铣、数控车床、行走车床、切割等应用，更是带来极大的方便性，提高工作效率。
二、支持系统
适用于德国西门子（SIEMENS）、日本三菱（MITSUBISHI)、法那科（FANUC）、西班牙发格（FAGOR）、法国NUM、台湾宝元、新代等数控系统
三、产品特点
低功耗设计，2节5号电池，能使用2个月以上采用2.4G无线传输技术，数据加密传输，稳定可靠，抗干扰性强，不会引起机床误动作无线传输距离最大距离达50米（根据实际工况，实际距离可能会小于50米),穿透性好，性能稳定可靠具有轴选功能、倍率选择功能采用合金编码器，性能稳定可靠，手感好，齿位清晰四、工作原理
采用无线传输技术，操作方便，省去了传统的弹簧线连接，减少了电缆故障率，免去电缆拖动，粘上油等污染
五、型号说明
如：WGP01-4-A
W表示无线电子手轮，L表示有线电子手轮GP01：电源DC5V，输出脉冲100PPR， 相位输出为A，B。两路脉冲序列A和B相差90•，开路集电极电路，内装200欧5V的上拉电阻GP02：电源DC12V，输出脉冲25PPR，相位输出为A，B，两路脉冲序列A和B相差90•，开路集电极电路，内装2K欧5V的上拉电阻GP03：电源DC5V，输出脉冲100PPR，相位输出为A，/A，B，/B；采用差分驱动输出3：表示手轮支持3轴：X，Y，Z4：表示手轮支持4轴：X，Y，Z，45：表示手轮支持5轴：X，Y，Z，4，56：表示手轮支持6轴：X，Y，Z，4，5，6A：表示轴选采用点对点输出：X轴，则X与COM导通；Y轴，则Y与COM通B：表示采用编码输出：2进制输出，通过2进制编码，指示轴选X或Y或Z等六、选型指南
| 型号 | 参数描述 | 适合系统 |
| WGP01 | 5V电源，编码器输出为A、B、100PPR两路脉冲序列A和B相差90•开路集电极电路，内装200欧5V的上拉电阻 | 日本法那科FANUC系统台湾中达电通TNC台湾亿图(HUST)系列国内如航天数控,华中数控，广州诺信，凯恩帝KND等系统 |
| WGP02 | 12V电源，编码器输出为A、B；25PPR两路脉冲序列A和B相差90•开路集电极电路，内装2K欧5V的上拉电阻 | 日本三菱MELDAS电子手轮 （MELDAS M64;M65;E60等系统为电源DC12V，输出为DC5V）意大利SELCA等系统 |
| WGP03 | 5V电源，编码器输出为A、B、A-、B-；100PPR采用差分驱动输出 | 适合PC_base系统，典型系统如：台湾宝元POUYUEN M600 M500 M520i T300 ELC-1000系列，台湾新代SYNTEC系统，德国PA系统典型如：海德盟 Higerman ， 海那克 HANUC ，广州数控 GSK，开通数控 等数控系统国外系统：西门子，NUM， 西班牙法格FAGOR(NEW，8055I)等, |
八、使用说明
1、先将接收器电缆连接到机床系统上，接收器原理图如下：
