品牌： | 威辰 |
|---|---|
型号： | WC67Y-80/3200 |
类型： | 折弯机 |
主电机功率： | 5.5（kw） |
重量： | 4500（kg） |
可加工尺寸： | 3200（mm） |
滑块行程调节量： | 120（mm） |
原理： | 冷成型 |
剪切角： | 1°30' |
剪切次数： | 10（次/min） |
动力类型： | 液压 |
控制形式： | 人工 |
作用对象材质： | 金属 |
适用范围： | 通用 |
适用行业： | 不锈钢制品 |
产品类型： | 全新 |
是否库存： | 是 |
售后服务： | 整机三包一年，终身服务 |
| 类型:折弯机 | 主电机功率:5.5（kw） |
| 重量:4500（kg） | 可加工尺寸:3200（mm） |
| 滑块行程调节量:120（mm） | 原理:冷成型 |
| 剪切角:1°30 | 剪切次数:10（次/min） |
| 动力类型:液压 | 控制形式:人工 |
| 作用对象材质:金属 | 适用范围:通用 |
| 适用行业:不锈钢制品 | 产品类型:全新 |
| 是否库存:是 | 售后服务:整机三包一年，终身服务 |
| 售后服务 整机三包一年，终身服务 导购推荐 加载中... | |
| 加载中... |
南通威辰数控机械有限公司
地址：南通市海安城东镇开发区 邮编：226625
电话：0513-88356808 售后：0513-88356808 传真：0513-88356658
E-mail:ntwcskjx@163.com 网址：http://www.ntwcjx.com
技术文件 商务条款

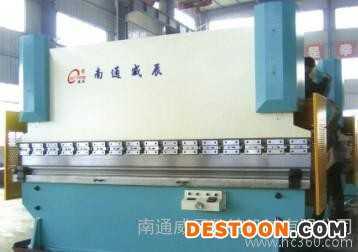

WC67Y-80/3200
液压板式折弯机技术参数及配置
中 华 人 民 共 和 国
南通威辰数控机械有限公司
报 价 目 录
一、 公司简介
二、 技术文件
1． 机床名称
2． 机床主要技术参数
3． 机架部分
4． 滑块部分
5． 同步机构
6． 后挡料机构
7． 折弯工件精度补偿机构
8．机床电气系统
9．机床液压系统
10．技术与工艺
11．配置
三、 机床商务条款
四、 服务承诺书
南通威辰数控机械有限公司成立于80年代中期，原名南通威辰机械厂，2006年更名为----南通威辰数控机械有限公司。本公司是全国锻压机械行业的重点骨干企业。公司位于苏中平原东部的西临新长铁路，紧邻204、328国道，距南通机场近半小时里程。经过20多年的发展，公司已成为国内锻压机床行业生产规模大、品种全的骨干企业。公司拥有各类技术人员20多人，生产职工200余人，是国内大型剪折卷机床生产基地之一。
公司专业生产“威辰”牌系列剪板机、折弯机、卷板机、开卷校平剪切生产线。主要从事研究开发和制造数控型/普通型剪板机、折弯机、卷板机、压力机等高品质平板加工机械。“威辰”产品广泛应用于航空、汽车、船舶、农机、电器、仪表、医疗器械、五金加工等生产加工领域。
公司拥有国内顶尖一流的剪、折、卷、校平生产线等多位专家，产品质量、技术水平位具同行前列：威辰机床正以超前的意识、全新的精神，融合国外先进技术，不断研制开发行业尖端产品，为“威辰”打造知名品牌奠定坚实的基础。公司产品已立足于国际国内市场一席之地，以较高的性价比、优质的服务得到了社会各界的认可及好评。
公司秉承用户至上的宗旨，围绕用户需求设计生产优质产品，以全新的理念、创新的精神服务于国内外用户。
公司董事长康成华先生率全体员工热忱欢迎海内外朋友洽谈合作，共创伟业！
企业管理、品质保证、产品设计体系
通过ISO9001-2000质量体系认证
企业资格
AAA级信用单位
荣获《重合同守信用企业》的称号
荣获《江苏省质量信得过产品》的称号
折弯机技术参数及配置
一、 机床型号名称：
1． 型号：WC67Y-80/3200液压板式折弯机
2． 品牌：“威辰”
二、 机床主要参数：
序号 | 名 称 | 数 值 | 单 位 | 备 注 | |
1 | 公称力 | 800 | KN |
| |
2 | 工作台长度 | 3200 | mm |
| |
3 | 被折板强度 | 450 | N/mm2 |
| |
4 | 立柱间距离 | 2530 | mm |
| |
5 | 喉口深度 | 250 | mm |
| |
6 | 滑块行程 | 120 | mm |
| |
7 | 最大开启高度 | 360 | mm |
| |
8 | 主电机功率 | 5.5 | KW |
| |
9 | 齿轮泵 | NT2-G16F |
| ||
10 |
滑块行程 | 快下 | 60 | mm/s |
|
慢下 | 6 | mm/s |
| ||
回程 | 40 | mm/s |
| ||
11
|
外形尺寸 | 长 | 4250 | mm |
|
宽 | 1460 | mm |
| ||
高 | 2150 | mm |
| ||
三、机架部份
机架由左右立柱、油箱、撑挡等工件焊接成整体框架，工作台紧固联接于左右立柱下部。
四、滑块部分
滑块部分由滑块、油缸及机械挡块微调结构等组成。滑块采用整体面板结构，左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动。
机械挡块外置于两油缸顶部，结构紧凑，两边同步调节。当滑块(上模)左右不等时，将滑块停于上死点，脱开机械挡块两边同步传动轴的联轴套，转动左右油缸上部蜗轮箱中任意一边蜗杆(正转或逆转)再将滑块压置下死点，测量再调整(重复以上操作)直至滑块(上模)左右等高，最后再将联轴套上定位装入。
五、同步机构
由扭轴、臂组成的机械强迫同步机构，结构简单，性能稳定可靠，同步精度高。
六、后挡料机构
由工作台前的按钮盒操纵，使电动机带动挡料架前后移动，并由数字显示移动的距离，其最小读数为0．10毫米。(前后位置均匀有行程开关限位)。后挡料器上顶杆能绕轴心转动以防止工件在折弯时造成损坏，操作方便、快捷、挡料精度高。
七、折弯工件精度补偿机构
微调机构设于上模，用于上模的上下补偿微调，以保证折弯工件精度：有时折弯工件在全长角度稍有偏差，为了得到较好的折弯角度的一致性，可略松开模具紧螺钉(注意上模脱落损坏模具)，左右移动斜楔块，进行对上模的上下微调，再紧固螺钉，重新试折直至达到满意要求为止。
八、机床电气系统
本机器电气控制系统概述如下：
主电源：380V、50Hz，三相，控制电源：220V。主电路、各电机均采用自动开关作短路保护和过载保护。控制回路部分均采用熔断器作短路保护。机器的主要元件均可靠接地。
本机器有三种工作方式，由万能转换开关来选择点动、单次、连续。机器操作由脚踏开关控制，方便、快捷。本机设有电源及机器工作状态指示灯，电器元件采用西门子。线路简洁，安全、易于维护。
九、机床液压系统
液压系统由电机、轴向柱塞泵、阀组、油箱、油管以及液压附件组成。液压系统最大工作压力为20MPa，通过主回路系统阀调定。液压阀选用上海液压阀，所有密封件均选用日本华尔卡，管路布置简洁、泄漏少、维护调试方便。
十、技术与工艺:
1、 本机采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。
2、折弯机采用并联油缸、为保证滑块在下死点精确定位，在油缸内设置机械挡块机构，由电机调整。滑块在行程中的同步，采用机械同步机构，结构简单，稳定可靠，维修方便。
3、折弯机滑块行程可无级调节。
4、折弯机模具采用合金钢经过锻造、铣削、热处理磨削等加工而成。上模采用多件短模并接成整体长模，具有精度高、互换性好。便于装卸等特点。
十一、配置:
油缸主要密封圈：进口件
主要电器元件：西门子或施耐德产品
液压阀：上海第二液压件厂产品
齿轮泵：上海诚捷油泵厂产品
模具：南通模具厂
主电机：南通微特电机
十二、齿轮泵：
特点：直线共轭内啮合齿轮泵在液压行业被喻为“永不磨损的油泵”，用于高、精、尖液压系统。国际上几大著名公司把它人作为品牌产品来开发和推广，以确保在液压行业的领先地位。与叶片泵、柱塞泵相比，直线共轭内啮合齿轮泵具有低噪音、无脉动、长寿命等卓越性能。
低噪音：真线共轭内啮合齿轮泵其卓越特性为特殊齿形设计。齿轮齿廊为直线，齿圈齿廊为直线共轭线，工作时几乎没有困油区，即使在高速运转，音频仍平稳平和。
长寿命：直线共轭内啮合齿轮泵其长寿命特性取决于耐磨性，内部机械表面及各功能零件之间有一层油膜保护层，几乎没有磨损，即使使用一般液压油，也不易磨损机件。另外，采用双级加压承担压力差的原理，在增加工作压力的同时，也改善了泵的工作条件，处长泵的使用寿命。
商 务 条款
一、 设备报价
序号 | 产品型号及名称 | 商标 | 优惠价格 （万元） | 交货期 （工作日） | 备注 |
1 | 液压板料折弯机 WC67Y-80/3200 | 威辰 | 5.5 | 30 | 不含税到货价 |
注：由于原材料价格波动，机床价格会之随调整。机床价格以签订合同并使合同生效后合同定价为准
二、 付款方式
1.需方向供方支付合同总价的30%预付款，合同正式生效；
2.需方支付合同总价的70%货款,供方组织发货;
3.机床到达需方，需方安排机床就位，供方组织安装调试。
三、运输方式
汽车运输，运杂费由供方承担。
四、 验收与质保
1． 验收按国家标准执行。
2． 负责培训并提供中文书写的操作说明指南。
3． 工厂的生产、安装与服务严格执行ISO9001：2000质量保证体系。
4． 质量保证期从设备验收合格之日起为12个月。在质量保证期内，因供方质量问题，由供方负责修理和替换不合格的部件并承担费用；因需方原因造成的质量问题，由需方负责承担并承担费用；因需方原因造成的质量问题，由需方负责承担更换零件费用。
五、 售后服务（国内使用）
1． 机床运至需方使用现场，需方负责免费提供吊具和通用工具，供方负责在规定的期限内调试完毕。
2． 机床到达使用现场后，供方即时派员到需方现场指导安装、调试并对需方操作管理人员进行操作和维护等培训。确保需方操作人员能独立、熟练地进行操作和维修保养。需方也可派操作者来供方培训。
3． 交机床验收：按照合同和供、需双方共同商定的验收条款，对调试完毕的机床进行验收。确认机床性能及其它技术指标符合合同规定。
质量保证期满后，需方可通过代理机构或直接向供方购买备件，供方在需要时安排技术服务。或在接到需方要求提供服务的电话（或传真）后2小时内作出响应，24小时内派出合格的服务人员到达需方设备使用现场（省内使用）；外省48小时到达。
供方：南通威辰数控机械有限公司
网址：http//www.ntwcjx.com
E-mail:ntwcskjx@163.com
联系电话：0513-88356808 传真：0513-88356658
移动电话：13901476062
服务承诺书
我公司在致力于开发新产品，提高产品质量的同时，还在世界及国内组建了较为完美的售后服务网络，售后服务网点遍布全国各地。得以给我们的用户提供更为方便、更为优质的服务。
一、售前售后服务：
1.机床运至需方使用现场,需方负责免费提供吊具和通用工具,供方负责在规定的期限内调试完毕。
2.机床到达使用现场后,供方即时派员到需方现场指导安装、调试并对需方操作管理人员进行操作和维护等培训。确保需方操作人员能独立、熟练地进行操作和维护保养。需方也可派操作者来供方培训。
3.交机床验收：按照合同和供、需双方共同商定的验收条款，对调试完毕的机床进行验收。确认机床性能及其它技术指标符合合同规定。
4.质量保证期满后，需方可通过代理机构或直接向供方购买备件，供方在需要时安排技术服务。或在接到需方要求提供服务的电话（或传真）后2小时内作出响应，24小时派出合格的服务人员到达需方设备使用现场；省外48小时到达。
服务电话：0513-88356808
二、质量保证、
供方的产品，自售出之日起实行“三包”，质量保证期为验收合格之日起壹年。在保修期内，非用户原因造成的零部件损坏，免费更换（易损件不在保修范围内）。
三、设备调试
1、设备的地基，由供方提供图纸，需方负责具体的施工。
2、产品在供方厂装配完毕后，及时通知需方具体的发货时间及安装所需的准备工作。
3、供方负责设备在需方使用现场的安装调试工作，需方配合，并提供安装所需起重设备、水、电及必需条件。
4、设备在需方现场安装调试过程中，供方对需方相关技术人员进行免费培训和技术咨询服务。
5、安装调试完毕，按双方所签的技术协议和相关技术附件，双方共同验收。
公司负责对设备进行调试并指导安装，用户派员配合。提供必要的吊装工具。
承诺商：南通威辰数控机械有限公司
