类型： | 剪板机 |
|---|---|
控制形式： | 数控 |
产品类型： | 全新 |
是否库存： | 是 |
重量(Kg)： | 4600 |
主电机功率： | 7.5 kw |
原理： | 冷成型 |
适用范围： | 通用 |
适用行业： | 军工，装潢，船舶，航空，桥梁，钣金 |
剪切次数： | 8 |
剪切角： | 1.5° |
加工尺寸： | 6000 |
作用对象材质： | 金属 |
品牌： | 贝勒数控 |
型号： | QC12K-6*6000 |

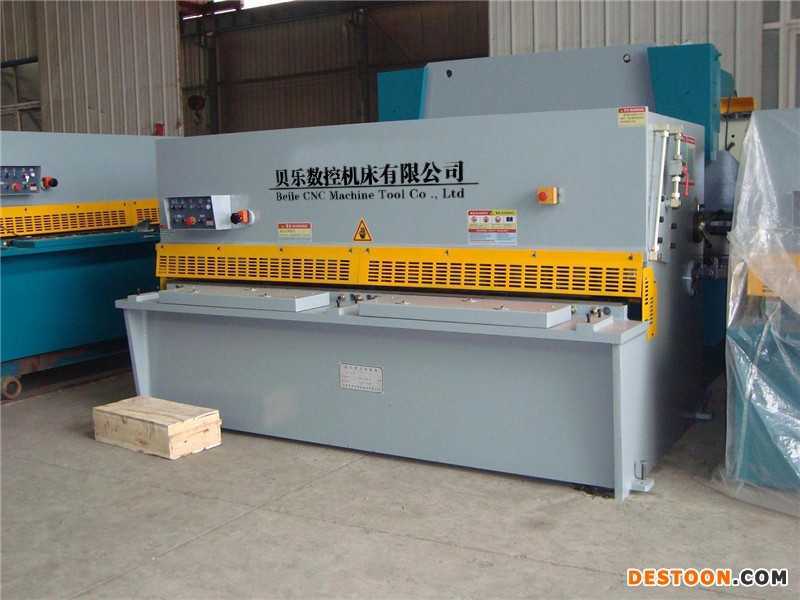

QC12K数控摆式裁板机
性能特点
1、整机全钢板焊接结构，振动、时效处理消除内应力，有很好的刚性与稳定性；液压传动，氮气缸回程，性能稳定可靠，操作方便，外形美观大方；
2、设有前托料和后挡料，前托料采用标尺计数，后挡料采用计数器显示数值，精度高，定位准确；
3、刃口间隙用刻度盘调整，直观、迅速、准确、方便；
4、设有剪切计数功能，方便剪板计数；
5、设有灯光照明装置，方便剪切时的对线；
6、采用栅栏式保护装置，确保人身安全；
数控系统
1.配置荷兰DELEM公司DAC250系统（K01A）,DAC350系统（K21A）,可控制后挡料精确定位,具有定位精度高,速度快的特点。LCD液晶显示,触摸式键盘,采用简单参数编程,操作简单,使用方便。
2.DAC250系统,不仅能对所输入数据进行检测,还能对系统本身进行自诊断,具有单向或双向定位功能,能有效地消除丝杆间隙,还能自动进行参考点搜索,始终保持机器零点的准确性,也可以断电后,自动记忆最后位置的数值。
3.DAC-350系统,具有手动,自动两种方式,自动方式能根据所编程序循环,执行板料剪切,可以实现剪切角,刀片间隙调整。
工作原理
剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。剪板机的上刀片固定在刀架上，下刀片固定在工作台上。 工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。 后挡料用于板料定位，位置由电机进行调节。 压料缸用于压紧板料，以防止板料在剪切时移动。 护栏是安全装置，以防止发生工伤事故。 回程一般靠氮气，速度快，冲击小。
技术参数
型号 | 可剪规格（mm） | 剪切角度（°） | 行程次数（Min-1） | 后挡料距离（mm） | 主电机功率（KW） |
外形尺寸（mm） |
6×6000 | 6×6000 | 1.5 | 8 | 20-600 | 11 |
6700×2200×2200 |
