品牌： | QTEC |
型号： | QT-138-A00 |
牌号： | Z |
销售方式： | 自产自销 |
厂家(产地)： | 广东 |
加工级别： | 发泡级 |
特性级别： | 高流动 |
◎特点描述
A、产品型号:QT-138-A00（QT-138G-A00符合RoHS要求），满足FCC和CE标准。
B、采用PLL锁相环LC72131+QTEC特色收音芯片，性能稳定，性价比高。
C、适配电压广，可根据客户要求设计为VCC 5V~12V区间任选。
D、封闭式屏蔽抗干扰能力更强，实用灵敏度高，信噪比好。
E、抛光马口铁外壳，标准AM/FM接口，外型尺寸55*55*20mm。
F、兼容全球所有FM/AM频率范围。
◎电气性能
ITEM项目 | QT-138-A00 | ||||||||
Supply Voltage电源电压 | 12V(+/-0.5V) | ||||||||
Current Drain电流消耗 | 60mA | ||||||||
| 波段 | TEST CONDITION条件 | MIN | TYP | MAX | ||||
Tuning Range 调谐范围
| FM | 25dBuv input & 22.5K DEV. | 87.5MHZ~108.0MHZ | ||||||
AM | 60dBu/m+26dBu/m input & MOD 30% | 520KHZ~1710KHZ (522KHZ~1620KHZ) | |||||||
Usable Sensitivity 实用灵敏度 | FM | AT S/N=30DB NO MOD.&75KHz DEV | —— | 12dBuv (PD) | 20dBuv (PD)max | ||||
AM | AT S/N=20 DB NO MOD 30% | —— | 59dBu/m +26dBu/m | 70dBu/m +26dBu/m | |||||
S/N Ratio（Mono） 信噪比（单声道） | FM | 75KHz&60dBuv (NO MOD/PD) MONO | 46dB min | —— | —— | ||||
AM | 输入电平:10mv/m MOD 30% 测量频率:1MHZ | 34dB Min | —— | —— | |||||
OUTPUT Level (输出电平) | FM | 75KHz&60dBuv (PD) 47KΩ LOAD | 550mv | 750mv | 950mv | ||||
AM | 74dBuv(PD)&30%&47KΩLOAD | 250mv | 350mv | 450mv | |||||
Auto Stop Level (自动停台电平) | FM | 75KHz Dev | 12dBuv (PD) | 18dBuv (PD) | 24dBuv (PD)max | ||||
AM | MOD 30% | 50dBu/m +26dBu/m | 60dBu/m +26dBu/m | 70dBu/m +26dBu/m | |||||
Total harmonic distortion 总谐波失真 | FM | MONO&75KHz&60dBuv (PD) | —— | —— | 3.0%max | ||||
Image rejection 镜像抑制比 | AT 88/108MHZ S/N=30dB 75KHz DEV | 14dB B GRADE | —— | —— | |||||
Stereo Separation 立体声分离度 | 调制信号:立体声L或R信号 1KHz&60dBuv (PD) main=90% pilot=10%(7.5KHZ) | 20dB min | —— | —— | |||||
◎接口尺寸细节
◎引脚定义
Pin No 端口 | Symbol 标志 | Type 类型 | Functions 功 能 |
1 | CE | Chip Enable 选通 | Set this pin high when inputting (DI) or outputting(DO) Serial data. 在串行数据输入（DI）或输出（DO）时置为高电平。 |
2 | DI | Data Input 数据输入 | Inputs serial data transferred from the controller to the PLL. 从控制器输入信号到PLL。 |
3 | CLK | Clock 数据时钟 | Used as the synchronization clock when inputting (DI) or outputting (DO)serial data. 在串行数据输入（DI）或输出（DO）时使用的时钟信号。 |
4 | DO | Data Output 数据输出 | Outputs serial data transferred from the PLL to the controller. 从PLL输出串行信号到控制器。 |
5 | VCC | Power supply 供给电源 | The Module power supply pin ( VCC=11.5-12.5V) 模块的电源供给端 |
6 | R-OUT | R-CH OUT 右声道输出 | R-CH amplifier output, Output impedance r。=200Ω 右声道放大器输出，输出阻抗r=200Ω |
7 | GND | Ground接地 | Ground.接地线 |
8 | L-OUT | L-CH OUT 左声道输出 | L-CH amplifier output, Output impedance r。=200Ω 左声道放大器输出，输出阻抗r。=200Ω |
◎编程须知
1、LC72131编程须注意，控制字IN2中的BO2，BO3,BO4位的功能：
BO2=0:STEREO BO2=1:MONAURAL
BO3=1:AM BO3=0:FM
BO4=0 静噪
2、程序设计时要先进行初始设置后再传送分频系数时的数据。
3、自动搜台为分频系数加工1（减1）操作，电台判定一般以检测中频的数值（FM：10.7MHZ+/-5KHZ；
中波：450KHZ+/-3KHZ）是否准确来决定，在改变分频系数后延时100MS才检测中频。检测周期
最好大于32mS。
4、在自动搜台时须加入IF输出请求信号或加入静音信号，否则不能读到中频。

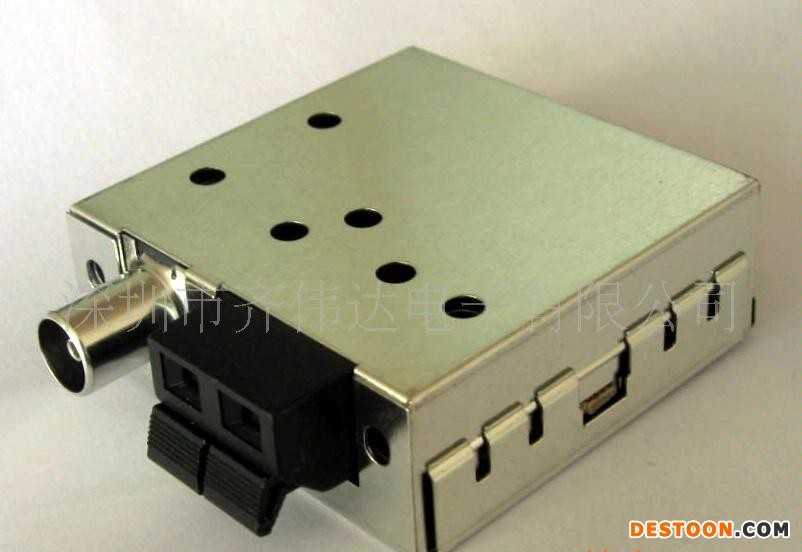

◎产品细节图片
◎参考标准
GB 2846调幅广播收音机测量方法
GB 6163调频广播收音机测量方法
GB 9374声音广播接收机基本参数
GB/T 14277音频组合设备通用技术条件
◎注意事项
1.在生产过程中应注意防静电保护，通电时不使用电烙铁、不拔插收音板的插头座，检查测试仪器、工具有否带静电。
2.生产工艺和连线（主要是地线）、元器件布局的不合理，有可能会造成接收效果不佳。
3.收音板的电源应尽量不与其它共用。
4.收音板的放置位（特别是天线输入端）应尽量远离喇叭线，散热器、变压器及有高频干扰的元器件（如产生脉冲的CPU、振荡器、荧光显示屏等）。
5.某些单片机（CPU）的I/O口有晶振频率信号泄露，对FM波段的某些频率点产生干扰而出现接收灵敏度下降，严重时出现自动搜台误停的现象，应注意消除泄露信号。
6.荧光显示屏（VFD）、开关电源、控制数据流等对收音接收会产生影响（特别是对中波波段），应对这些元件和电路的电源加强滤波并且适当的使用金属屏蔽这些部分。
7. VCD（或DVD）、杜比数码解码器与收音组合时，解码部分、伺服部分对收音也有干扰，应尽量避免与收音同时工作或使用屏蔽、改变放置位置等方法消除。
8.数据控制连接线最好采用屏蔽线，并使高频屏蔽架良好接地以减少感应噪声干扰。
9.功放输入选择为其他音源时，请同时将收音板电源关断或设为静音，以避免串音。
10.收音板出厂时已经调试，请勿随意调节中周及线圈，机械损坏恕不退换。
11.本公司遵循持续改善、不断进取的原则，产品规格、所用材料、器件如有所变更恕不另行通知。
