动力类型： | 机械传动 |
|---|---|
控制方式： | 半闭环控制 |
控制系统： | KND |
用途： | 数控特种加工 |
运动方式： | 轮廓控制 |
主电机功率： | 30 kw |
主轴转速范围： | 3.2-100 rpm |
适用行业： | 通用 |
布局形式： | 立式 |
品牌： | 天兴机床 |

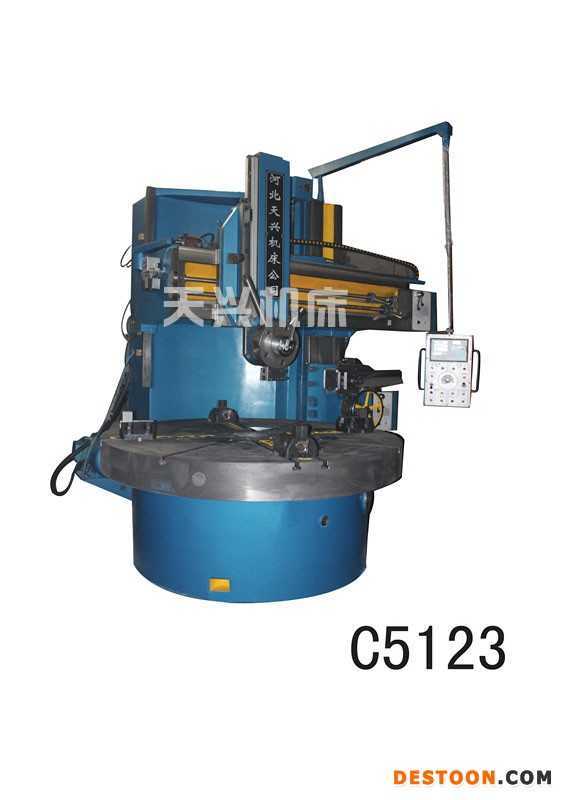

型号： | c5123 |
数控机床分类： | 数控车床 |
1、立刀架最大车削直径(mm) 2300
2、侧刀架最大车削直径(mm) 2000
3、工作台直径(mm) 2000
4、工件最大高度(mm) 1250
5、工件最大重量(吨) 8
6、工作台转速范围(转/分) 3.2-100
级数 16
7、立侧刀架进给量范围(毫米/分) 0.8-86
级数 12
8、立刀架最大切削力(公斤) 2500
9、侧刀架最大切削力(公斤) 2000
10、总切削力(公斤) 4000
11、最大扭矩 3200
12、立刀架水平行程(mm) 1115
13、立刀架垂直行程 750
14、侧刀架水平行程(mm) 600
15、侧刀架垂直行程(mm) 1150
16、横梁行程(mm) 900
17、立刀架扳度极限(度) 30
18、立侧刀架快速移动速度(米/分) 1.8
19、横梁升降速度(米/分) 0.44
20、刀杆截面尺寸(宽×高)mm 30×40
21、主电机功率(kw) 30
22、进给电机功率(kw) 1.3/1.7
23、外形尺寸(长×宽×高)mm 3335×3170×3910
24、机床重量(吨) 18
注：加工高度可选1250、1600
：立刀架滑枕可选配方滑枕
1.本机床适用于硬质合金及陶瓷等刀具，对黑色金属、有色金属及部分非金属零件的内、外圆柱面，内外圆锥面、端面、切槽、镗孔、钻孔及回转面等粗、细加工。
2.机床的主传轴有交流电驱动，经16级主轴变速机构，实现工作台的转速范围。
3.工作台主轴采用高精度可调径向间隙双列短圆柱滚子轴承定心，轴向采用静压导轨，使工作台具有旋转精度高，承载能力大，热变形小的特点。
4.本机标装数显装置，可跟据用户需求，提供电主轴磨头等装置等。
